画像検査・外観検査用I/Oユニット

画像検査・外観検査用I/Oユニット (端子台タイプ) IO-T2
32,000円~37,000円
デモ貸出OK

USBポートに差込むだけで簡単に外観検査システムを構築。

画像検査・外観検査ソフトと組み合わせることにより、簡単に画像検査システムを構築できます。
PLC(シーケンサ)との接続も可能で本格的が画像検査システム構築時の時間とコストの削減にも役立ちます。

製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
使用例
半自動検査システム例
半自動検査システム例
USBカメラ、パソコン、
I/Oユニット

検査開始を手元の
スイッチで行なえます。
用途に合ったスイッチ
(フットスイッチ等)を
I/Oユニットに接続する
ことが可能です。


自動検査システム例
自動検査システム例
USBカメラ、パソコン、
I/Oユニット、PLC

I/OユニットとPLC
(シーケンサ)を接続す
ることによりインライン
の自動検査を可能にします。
I/OユニットからOK/NG信号
(フォトカプラ)を受け取る
ことができます。





入力信号 参考回路図

USB I/Oユニットの入力信号の内部回路及び参考回路図です。

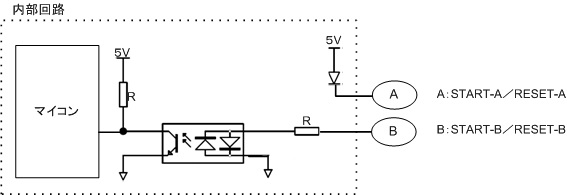

入力回路の詳細
IOユニット

入力信号 接続例
● スイッチ/リレー接点
IOユニット

● シーケンサ(リレータイプ)
IOユニット

出力回路の詳細

IOユニット

出力信号 接続例
●オープンコレクタ接続

IOユニット

●LED接続
IOユニット





寸法図
