自動外観検査/カラー・形状一致度+寸法・角度検査+OCRソフトウェア

EI710
356,000円(税抜)
デモ貸出OK

カラー・形状一致度の機能と寸法・角度の機能を兼ね備え、
マルチカメラ対応の自動外観検査ソフト



このようなご要望に当てはまるお客様に広くご利用いただいております。


●設定に手間をかけたくない
●以前に他製品を試したがうまくいかなかった
●安価で本格的な自動外観検査を探している。
●ややこしい操作が苦手
●ランニングコストを削減したい
●何から始めたらいいか分からない 等

●市販の汎用USBカメラが1台から使用可能
●良品の画像をマスターとして登録後、検査画像と形、色、位置の異なった部分を検出、同時に寸法・角度の検出が可能な画像検査ソフトウェア
●測定寸法値のExcel出力、画像の自動保存(合格画像/不合格画像を選択)が可能
●従来のカラー・形状一致度検査と寸法・角度検査に加え、輝度変化検査や傷ブツ検査、OCR検査を織り交ぜた合否判定が可能

※対応解像度は1400万画素までです。
※すでにEI310をお持ちの場合はご相談ください。

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000



動作環境
  • USBカメラ: DirectShow対応カメラ(カラーカメラ必須)
    (映像フォーマット:RGB24 YUY2  解像度:640X480対応)
  • WindowsXP、Vista、7、8、8.1、10 (DirectX 9以上がインストール済みの事)

※使用するカメラの画素数や台数によって必要なPCスペックが異なります。詳しくはご相談ください。





検出精度
  • 検査領域 10cmX7.5cm設定の場合の異物検出
    0.16mm(例:ペレット、粉状の中に紛れた異物、シートの穴、しわ等)
  • 検査領域 10cmX7.5cm設定の場合の位置ズレ検出
    0.35mm(穴、印刷、電子部品の位置ズレ等)



OCR検査&バーコード読取機能
EI710にOCR機能(文字認識機能)、またバーコード読取機能が追加されました!

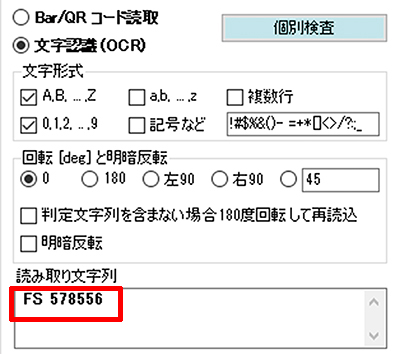

●OCR検査(文字認識機能)
OCR検査
カタログに印刷されている文字の
読み取りを行いました。

OCR検査
しっかりと認識することができました。

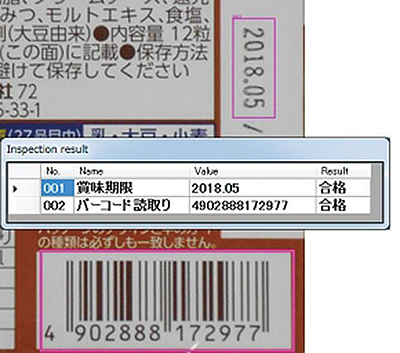

●バーコード読取
OCR検査







位置ズレ補正の強化


「拡張ズレ補正」とは、検査対象の位置がどこにあっても、また、どのような方向を向いていても見つけ出し、 検査可能となるよう、ズレ補正を行う機能です。
この位置ズレ補正機能がEI710では強化され、360°どの方向に向いていても、補正を行えるようになりました。
位置ズレ補正
<ライブ画像>
位置ズレ補正
<検査結果>











自動外観検査ソフトウェアEI710と自動不良品除去装置 EI SNiPERを使用した
デモンストレーション動画



詳細はこちらから





自動外観検査ソフトウェアEI710と画像検査機 sm@rt ROBOの使用した
デモンストレーション動画



詳細はこちらから










導入の流れ 簡単3ステップ
このようなご要望に当てはまるお客様に広くご利用いただいております。



●ステップ1  デモ版評価/サンプル評価/電話・メール相談

デモ版:こちらからダウンロード可能です。
ダウンロードができない方にはCD送付も行っております。











サンプル評価:弊社で無料テストを実施しております。
詳しくはこちらから。




●ステップ2  カメラ・レンズ・照明の評価
市販の製品でも使用可能ですが、弊社でも御社に合った製品を個別にご提案いたしております。




●ステップ3  導入




ご不明な点はいつでもテクニカルスタッフにお気軽にご相談ください。








画像検査・外観検査ソフト EI310とは?
市販の汎用USBカメラが1-5台使用可能な簡単操作、低価格の画像検査ソフトです。
ユーザーはこの画像検査ソフトをインストールして市販のUSBカメラ等を接続するだけです。低価格で簡単に画像検査システムを構築できます。
良品画像をマスターとして登録、検査画像と形、色 位置の異なった部分、 同時に寸法・角度の検出も可能な画像検査ソフトウエアです。







[評価版を無償でご提供!]
デモ版のCDを無償でお送りいたします。
またはこちらからダウンロードしていただけます。日、英、中の3言語対応!









※一部パソコンによってはご購入されたUSBキーのみではスタートしない場合がございます。
その場合はこちら から専用ソフトウェアをダウンロードください。







簡単設定
・指定色・形状一致度と寸法・角度測定両方の織り交ぜた合否判定が可能。さらに複数台数のカメラの使用が可能。
-指定色・形状一致度(EI100)-

簡単設定 width=
マスター画像の登録
ノイズ除去、位置の自動補正等の設定
色判定の設定
許容範囲設定を行ないます。

簡単設定
検出・検査したいエリアの設定
合否判定、合格率、検査個数の表示。

-自動寸法・角度計測(EI200)-

簡単設定

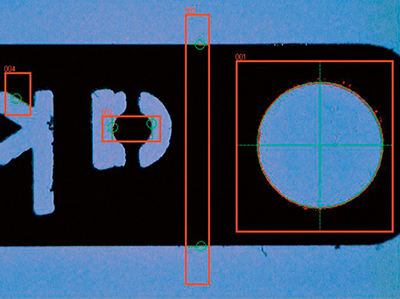

複数の測定箇所に枠を設定して、
各枠の 測定項目を選択。

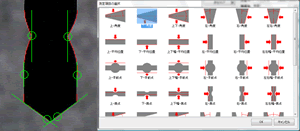

測定項目は48種類(下記写真参照)。
2つの項目を組み合わせて和や差の
合否判定を行うことも可能。




簡単設定






良品との比較に最適
●形状一致度検出
●指定色検出
良品画像をマスターとして登録。
検査画像と形、色、位置の異なった部分を検出します。
画像の自動保存(合格画像/不合格画像を選択)が可能です。







使用例

印刷の汚れとつぶれを検出 (形状一致度検出)
使用例
左:マスター画像 中:検査画像 右:検査結果




穴あけ不良とバリを検出 (形状一致度検出)
使用例
左:マスター画像 中:検査画像 右:検査結果




ネジの有無を検出(指定色検出)
使用例




良品画像(マスター)と検査画像を比較して、大小、長さ、位置
色彩などの異なった部分を0.5秒-0.7秒で検出します。
(絶対値測定ではなく、あくまでマスターとの比較です。)
画像検査装置開発のコスト、時間を大幅に削減します。




自動寸法・角度計測に最適
●自動寸法
●角度計測
良品の画像をマスターとして登録。
検査画像と寸法、角度の異なった部分を検出します。
測定寸法値のExcel出力、画像の自動保存(合格画像/不合格画像を選択)が可能です。




使用例1
部品各箇所の幅の寸法計測をするように設定しています。
合格基準値と違う寸法なら不合格と検出します。




自動外観検査




使用例2
複数個所の液面の高さを監視し、異常があれば通報する用途にも使用できます。
使用例







システム例
最小構成
最小構成
USBカメラとパソコンのみを使用。
検査開始はキーボードまたはマウスで行います。

検査開始スイッチ付き
検査開始スイッチ付き
オプションのI/Oユニットを接続することにより
フットスイッチ等で検査を開始できます。

PLCとの接続
PLC(シーケンサ)との接続
オプションのI/OユニットとPLCを接続する事により
インラインの自動検査が可能です。







機能について
機能 / ライセンスタイプ EI100 EI200 EI310 EI710
マスター画像 との比較
指定色の検出
寸法角度検査
輝度変化検出
傷ブツ検出
マルチカメラ
バーコード 読取り
OCR 機能
バーコード 読取り
スナイパー・ ロボ
対応画素数 30万画素 まで 30万画素 まで 1400万画素
まで
1400万画素
まで




オプション機能
マルチコントローラ
オプション機能
型式 価格
完全版
・カメラ3台以上接続可能。
・ソケット通信で制御できます。
EIMCOPT-00 39,000円(税抜)

便利なオプションのご紹介

【オプション】

32,000円
(税抜)
I/Oユニット端子台タイプ

I/Oユニットフットスイッチタイプ

  • USBケーブルでパソコンに簡単接続
  • 半自動の場合、ユニットのスイッチで検査開始
  • 端子にPLCを接続して全自動検査も可能。
  • OK/NG信号を出力
