外部トリガー端子付きUVCカメラ（130万画素）

UVC camera with External Trigger Terminal (USB 3.0 ・ color)

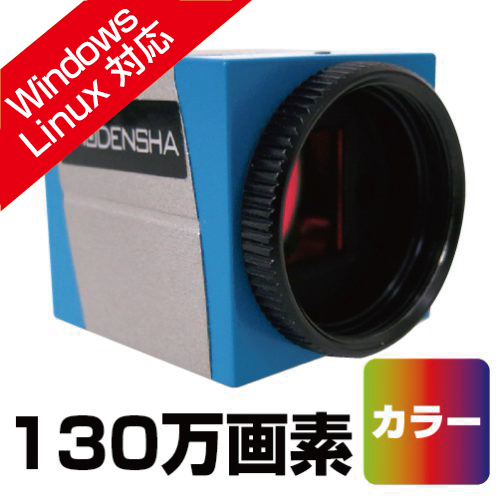

外部トリガー端子付きUVCカメラ（130万画素）　　　 DN3UVC-130

¥ 94,000 + tax

Webカメラの置き換えに最適！
外部トリガー端子付きUVCカメラ

●市販のUVCカメラ対応ソフトウェアが利用可能。
●Windows／Linux／Mac共にUVCカメラを差しただけで使用できます。
　※OS自体にUVCカメラのドライバーを含んでいるため
●グローバルシャッター
●RoHS・CE・REACHにも対応！海外向け製品への組み込み用途にも対応可能

※Webカメラからの置き換えの場合はデモ機でお試しください。
※当カメラにはビュワーソフトは付属しません。
　使用するには市販のUVCカメラに対応したソフトウェアや自作したプログラミングを利用ください。
※Windowsに標準付属する’カメラ’アプリなどで映像確認が可能です。

Inquire about products

松電舎ではLinux上でプログラムを組みたい場合、UVCカメラをお奨めしております。
CS・EGシリーズのカメラを使いたい場合はこちらをご参照ください。

製品の特長

UVCカメラオススメポイント

1. OpenCV-Pythonを使うならこのカメラ！もちろん　OpenCV ／ OpenCVSharp　も！

UVCカメラは OpenCVの VideoCaptureクラスで映像を取得できるので、比較的簡単に画像処理プログラムを組むことができ、
またWebカメラで作成したOpenCVプログラムの移植も楽にできます。
しかし、VideoCaptureクラスは固定ホワイトバランス設定・トリガー撮影ができません。

松電舎のUVCカメラには、これらを解決するツールプログラム及び解説が付属しています。

2. ラズパイ(ラズベリーパイ：Raspberry Pi)・NVIDIA Jetsonシリーズに最適

松電舎のUVCカメラはラズパイ（Raspberry Pi 4 Model B）、NVIDIA Jetsonでも使用していただけます。
※Raspberry Pi OS（5.10現在）ではUSB3.0の転送能力が制限されています。
　Ubuntuでのご利用をお奨めします。

Linux対応の産業用カメラ（松電舎技術サイトが開きます。）

3. 煩わしいドライバーセットアップ不要

Windows/LinuxはOS自体にドライバーを含んでいます。
そのためUVCカメラを差しただけで使用できます。
※古いWindows/Linuxのではドライバーのセットアップが
　必要な場合があります。

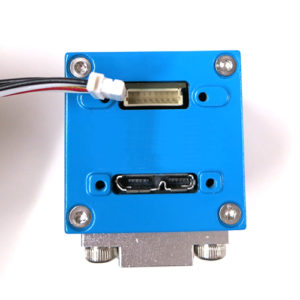

4. 外部トリガー端子付

外部トリガー端子付
システムが組みやすくなっております。

UVC規格では外部トリガーによる撮影はサポートしていませんが、
松電舎のUVCカメラでは外部トリガーに切り替えるソフトが
付属しており、撮影ができます。

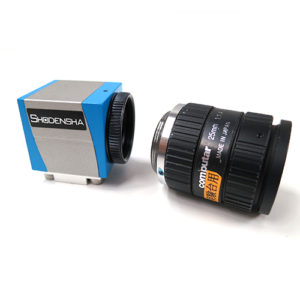

5. Cマウントだからレンズが交換できる

ほとんどのUVC仕様の WEBカメラはレンズを交換できません。
弊社USBカメラはCマウント仕様のレンズを装着しますので、視野や明るさに応じたレンズを選択して使うことができます。

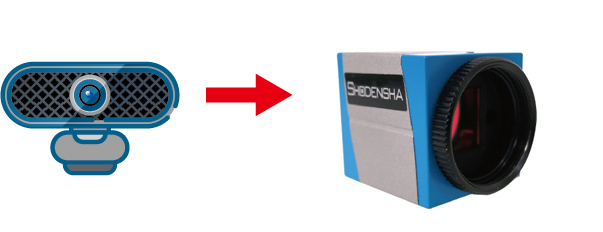

6. Webカメラの置き換えにも

webカメラが使えるアプリケーションを試してみたが・・・
とりあえずwebカメラでプログラムを作成したが・・・

視野が合わない、もっと明るい映像が欲しい、
トリガーを使って撮影のタイミングを合わせたい等の不満が出た場合には、webカメラとの置き換えに松電舎の産業用UVCカメラをご使用いただけます。

ただ、アプリケーションや作成したプログラムが
特定のwebカメラ用の為に動作しないこともあります。
松電舎は無料デモ機をの貸出を行っております。
松電舎なら購入前にアプリケーションの動作確認や、プログラムの調整をしていただけます。

7.固定方法が2通り！

標準品ではM3の穴が4箇所にあります。
この穴を利用し、固定していただけます。
対応ネジのサイズは4-M3

オプションの三脚アダプタ（2,100円（税抜））を付けると
三脚用の穴にも対応いたします。
対応ネジサイズは1/4-20UNC

仕様

本体仕様

型番	DN3UVC-130
撮像素子	1/1.8インチ CMOS 130万画素 e2v technologies社 EV76C560
ピクセルサイズ（μm）	5.3×5.3
最大解像度	1280×1024　SXGA
フレームレート	55fps （1280×1024）
ダイナミックレンジ	62dB
シャッター方式	グローバルシャッター
マウント	Cマウント
PC接続	USB3.0
映像形式	YUV422 （YUYV 8Bit : YUY2）
対応OS	Windows 10、11　／　Linux　／　MacOS※
サイズ／重量	30 x 30 x 31.5mm／42g

※MacOSは標準アプリのQuickTime Playerで動作確認済み
詳細はこちらをご覧ください（松電舎の技術サイトに飛びます。）

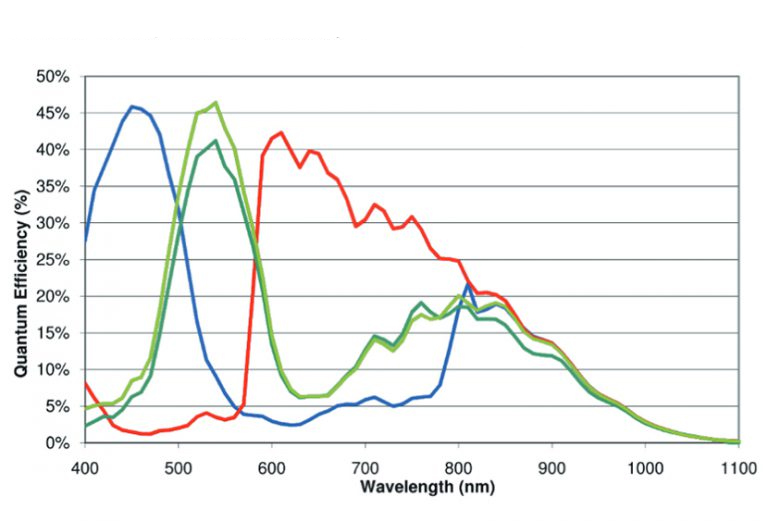

センサー分光特性

付属品

フランジバック調整用六角レンチ（0.9mm）
トリガーケーブル12cm

USBケーブルは別途オプション
スクリューロックタイプのUSBケーブルをオススメします。

ダウンロード

Dimension drawing

DN3UVC_寸法図

（pdf／138 KB）
DN3UVC_3DCAD(stp)

（zip／92 KB）

Software Applications

Utility for DN3UVC Series Cameras

（zip／105 MB）

Instruction manual and others

Camera I/O Terminal Specifications

（pdf／474 KB）

よくある質問

UVCカメラとは
