ボアスコープ(硬視鏡)の特徴

■視野について
カタログに記載の視野角で決まります。
但し、同じ視野でも下記のように細径になると狭くなります。



<例>
φ0.7とφ2.7を比較した場合、視野角はほぼ同じです。
(φ0.7は70°、φ2.7は75°となります。)

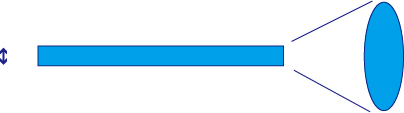

これをφ0.7とすると

φ2.7はこの太さになります。




■解像度に関して
ボアスコープ(硬視鏡)についてはロットレンズタイプとファイバータイプがあります。
弊社の場合、φ2.7mm以上がロットレンズタイプとなります。
これより細いものはファイバーとなります。
ファイバータイプはロットレンズより解像度が落ちます。
ファイバー同士で比較すると、細径になるほど、解像度が落ちます。



<例>
M4のネジ穴を観察



φ2.7mm ロットレンズ



φ1.6mm ファイバー
ファイバーを束ねている構造の為、ファイバーのハニカム構造のラインが発生します。
弊社の場合、そのラインを消すためにコントラストを少し落としています。



φ0.7mm ファイバー



■解像度に関して
ボアスコープ(硬性鏡)についてはロッドレンズタイプとファイバータイプがあります。
弊社の場合、φ2.7mm以上がロッドレンズタイプとなります。
これより細いものはファイバーとなります。
ファイバータイプはロッドレンズより解像度が落ちます。
ファイバー同士で比較すると、細径になればなるほど解像度が落ちます。



ケーブル先端にカメラが内蔵されたタイプの内視鏡で映像が粗いと感じた場合でも、 ボアスコープ+高感度・ワイドダイナミックレンジビデオカメラ(システム例)を使うと鮮明度があがります。 さらにカメラの機能によって白とびや影を少なくすることができます。
(解像度は変わりませんがセンササイズが大きくなり、明るさ・鮮明度が上がります。)
