光沢のある円柱をマイクロスコープで観察
条件変更による見え方の違い
光沢のある円柱形状は「照明」「カメラの調整」で見え方が変わります。

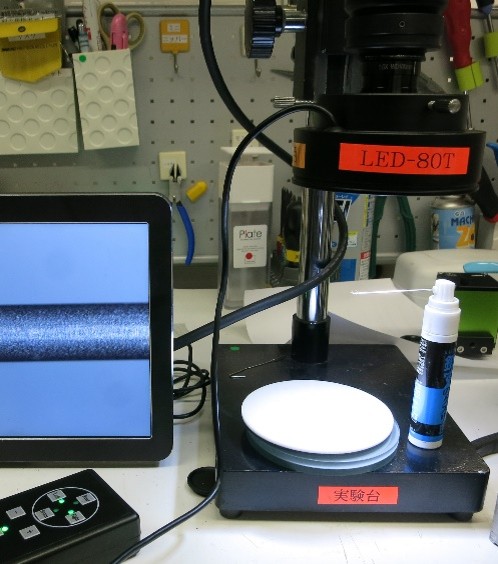

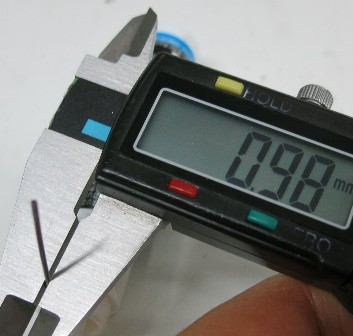

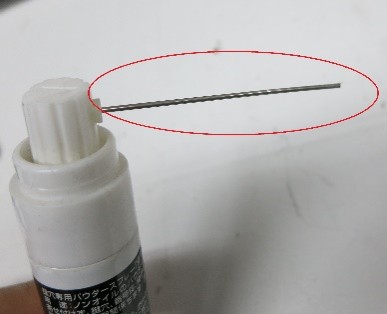

ハイビジョンマイクロスコープでφ1ｍｍのスプレーノズルを観察しました。
＊カメラはGR200HD2を使用 倍率 50倍程度

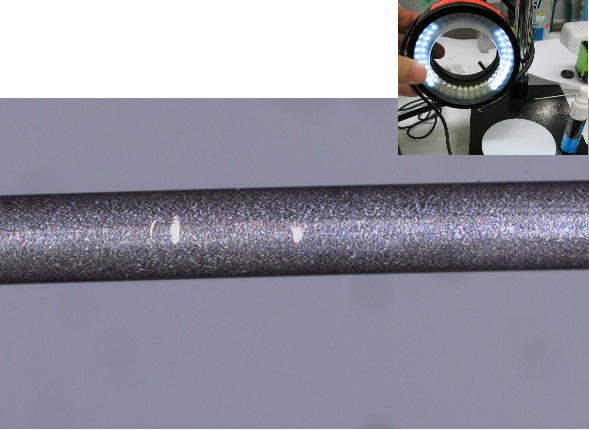

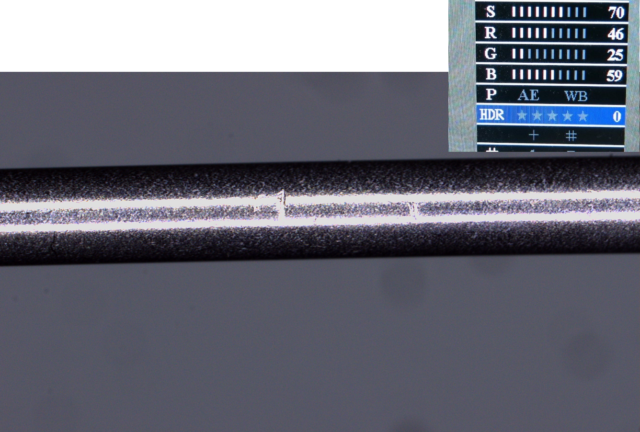

■カメラHDR:0 通常のリング照明

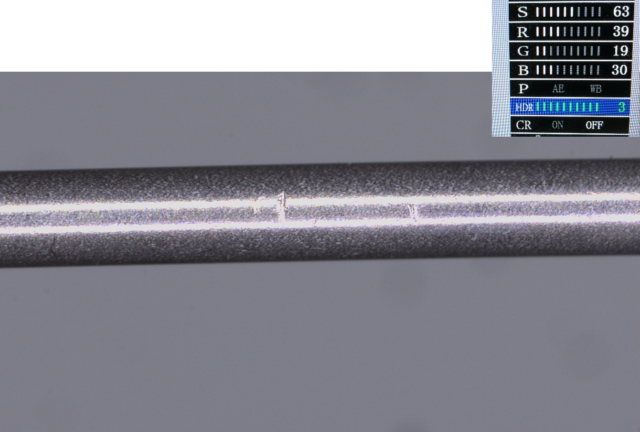

■カメラHDR:3 通常のリング照明
■カメラHDR:3 ４分割リング照明を長手方向のみ点灯

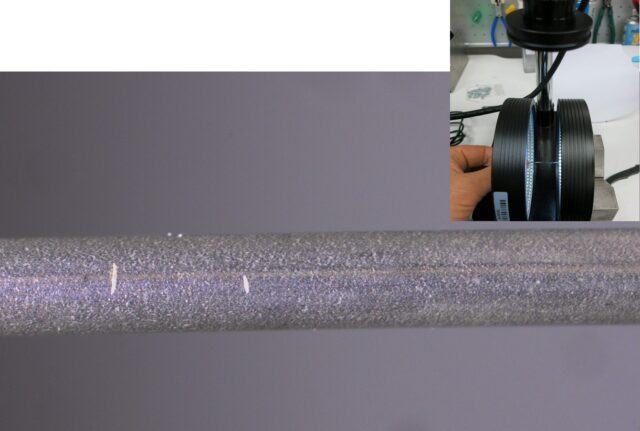

■カメラHDR:2 ローアングルリング照明を向かい合わせに使用
