Ｔ字継手の内壁の傷検出
Ｔ字継手の内壁をホールインスペクションレンズを使い観察
1、はじめに
本実験では、Ｔ字継手内壁に発生した微細な傷（キズ１・キズ２）を、
ホールインスペクションレンズと各種専用照明を組み合わせて観察し、
最適な検査条件を検証しました。
2. 使用機材・照明条件

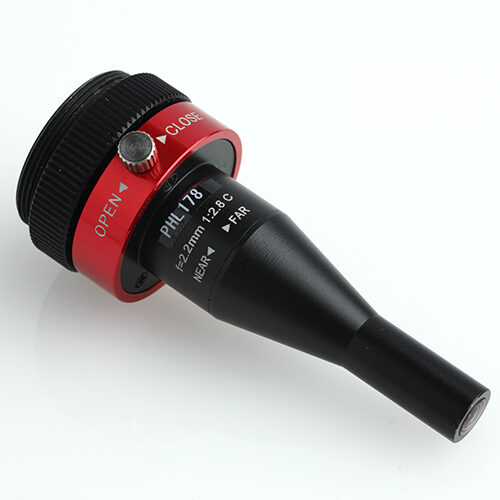

●レンズ：ホールインスペクションレンズ
●照明①：VLR-30D-46W-CH1（専用リング状LED照明）
●照明②：SPK-D1（ツインアーム照明）
●検査方法：同一挿入ポートからホールインスペクションレンズを装着し、
照明①・照明②を個別および同時点灯して観察
 |
 |

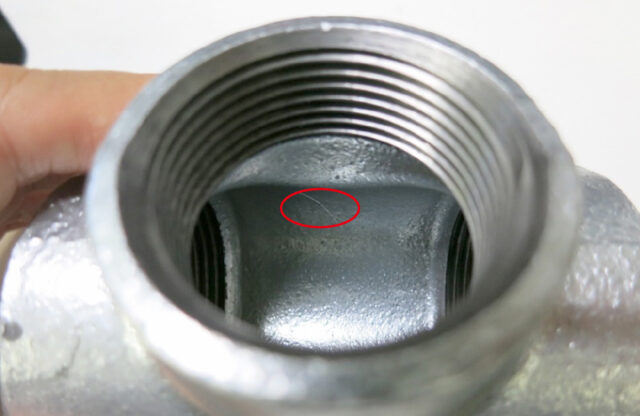

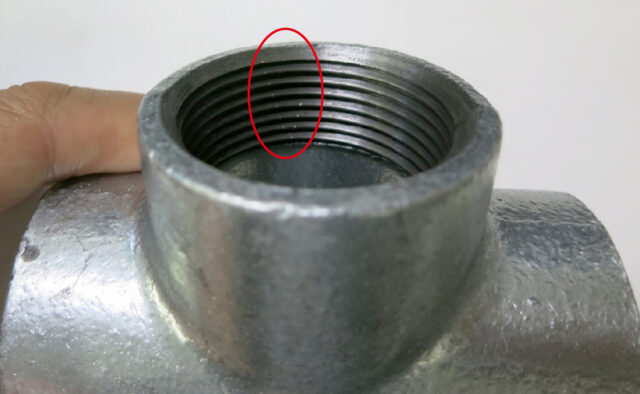

| キズ1 | キズ2 |
3. 単独照明による観察結果

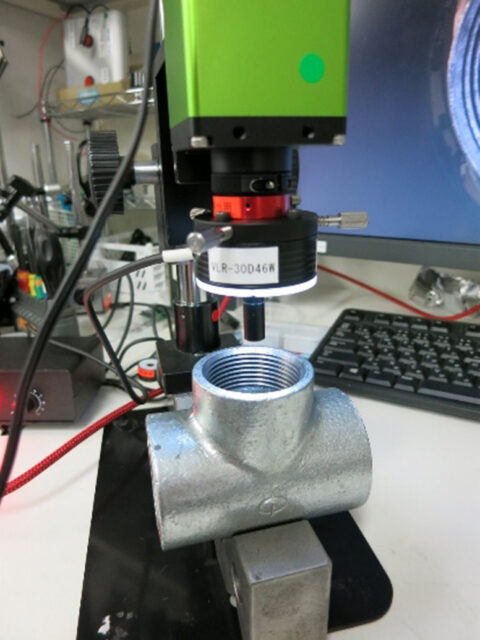

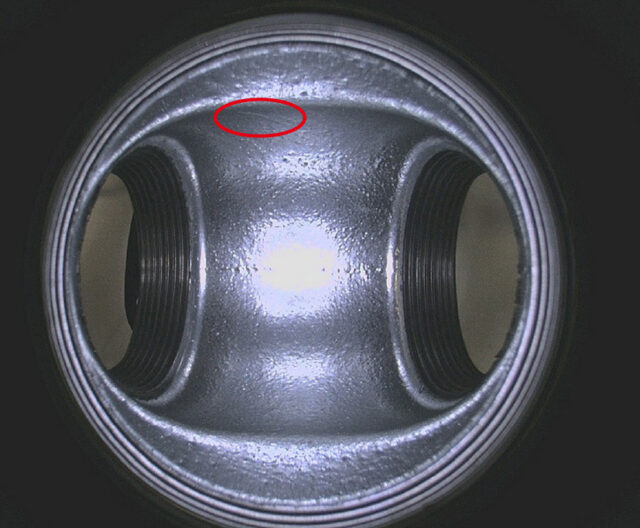

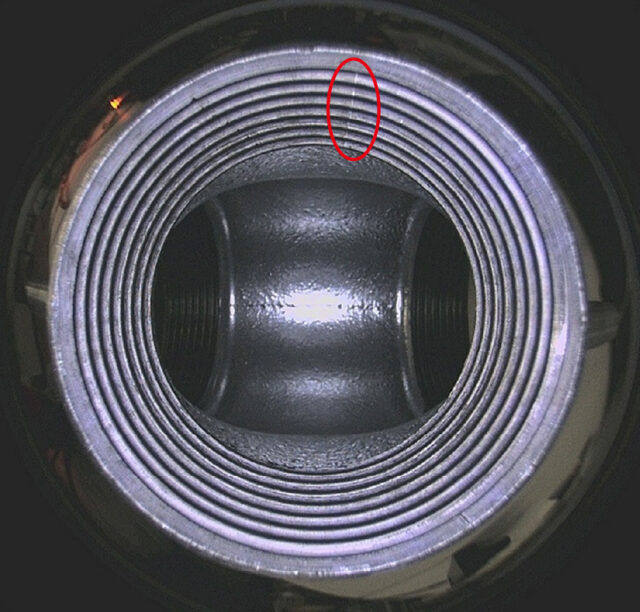

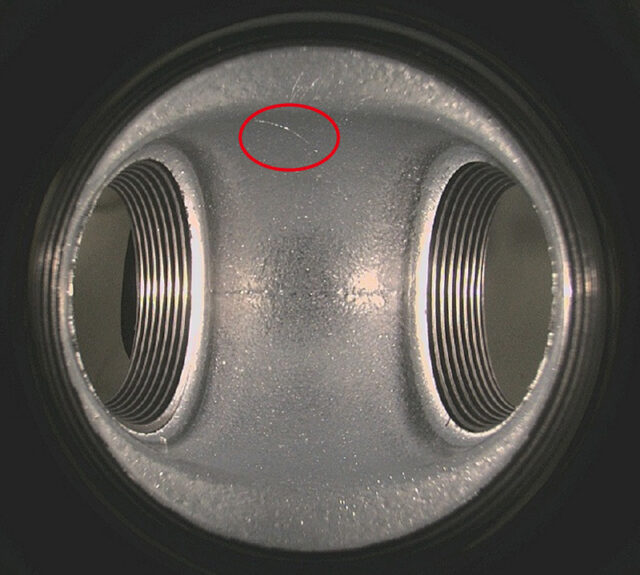

●照明①（VLR-30D-46W-CH1）点灯時
キズ１：明瞭に観察可能
キズ２：凹凸のコントラストが弱く、ほとんど確認できず

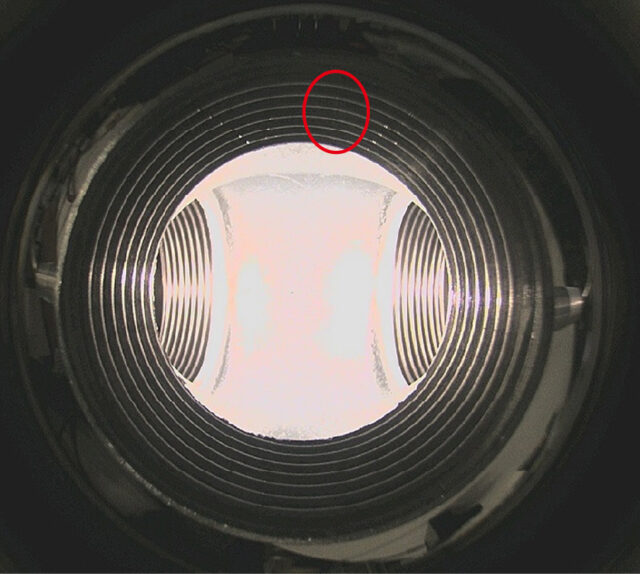

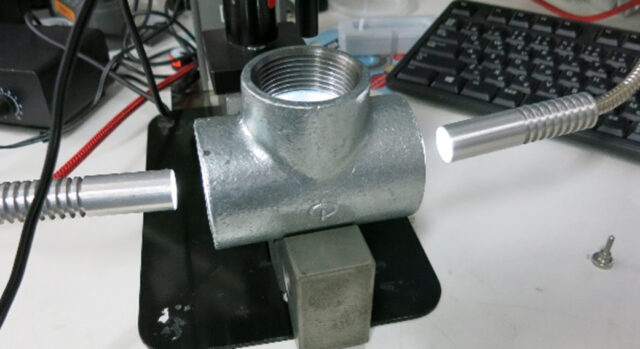

●照明②（SPK-D1）点灯時
キズ１：ホワイトバランスと影の位置が合わず、検出困難
キズ２：ツインアーム照明による斜め光でエッジが強調され、観察可能
4. 考察
それぞれの照明は、キズの形状や位置によって観察性が大きく異なります。
環状に均一光を当てるVLR-30D-46W-CH1は、表面の浅い凹凸（キズ１）の検出に適しています。
一方、SPK-D1のような斜光照明は、長い線状の傷（キズ２）のエッジを
浮かび上がらせるのに有効でした。
5. 結論

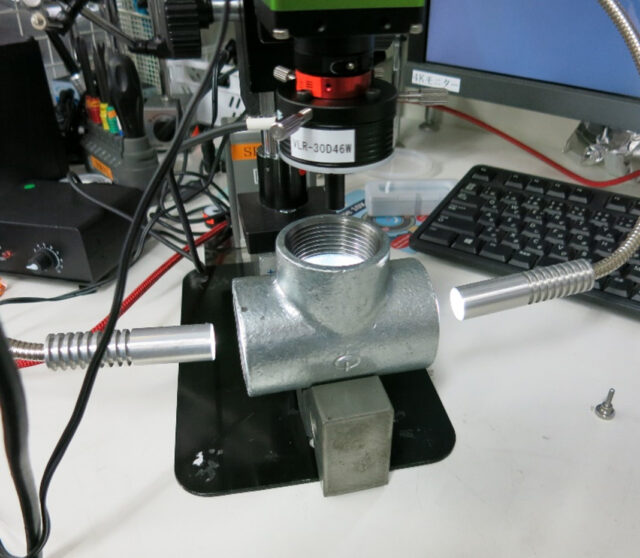

両方の照明を同時点灯し、お互いの明るさを最適に調整することで、
Ｔ字継手内壁に存在するキズ１・キズ２の両方を、
1度のレンズ挿入で効率的に検出できることが確認できました。
（詳細は別途撮影動画をご参照ください）
