タッチパネル マイクロスコープ TG500PD

TG500PD
販売終了

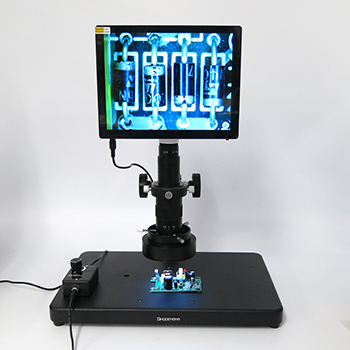

アンドロイドタブレットとCマウントカメラが一体化!
タブレット上で計測までできるマイクロスコープ

●タブレット上で計測が可能
●タッチパネルで簡単操作
●パーティクルアナライザー機能付属

本製品はマイクロスコープとしての観察を目的に開発しているため、電波法令による適合証明取得をしておりません。
そのため、Wi-FiやBluetoothでの通信機能はお使いいただけません。
またアンドロイドタブレットとしての機能はサポートの対象外とします。

製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 15倍~70倍 ※倍率は9.6インチモニタ換算の計算値
作動距離 90mm一定
視野範囲 15.5mmx11.6mm (15倍時)
2.7mmx2.0mm (70倍時)
撮像素子 1/2.5”CMOS
画素数 500万画素
代表的な解像度 2092×1944, 2048×1536, 1600×1200
*フレームレートはカメラの設定環境により異なります。




全て標準装備
9.6インチ型タブレット付カメラ
9.6インチ型
タブレット付カメラ
80灯高輝度LEDリング照明
81灯高輝度LED
リング照明
ズームレンズ
ズームレンズ

スタンド
スタンド
校正用ガラススケール
校正用ガラススケール
(GS-0.5)
保護カバー
保護カバー
主な特長
  • タッチパネル式タブレットで計測可能(9.6インチ型アンドロイドタブレット)
  • 光学6倍比ズームレンズ搭載でトータル倍率15倍~70倍
  • 目盛ごとにロックするラッチ機能付ズームレンズ
  • 0.5倍補助レンズをご用意(別売)
  • タッチパネル式タブレットにはUSBボード、SDカードスロット、ミニUSBポートが付属




タブレット上で計測が可能
 タブレットマイクロスコープ
静止画(JPEG)、動画(3GP)の保存が可能

【計測項目】
[ポイントカウント]
[2点間距離]
[四角形面積]
[円の半径]
[2円の半径]
[2円間距離]
[クロススケール表示]
[3点角度]
[垂線]






タッチパネルで簡単操作

Viewer software
タッチパネル式のタブレット採用のため、
計測やその他操作が指で簡単にできます。
また、タブレットのUSBポートにマウスをつなぎ、
マウスでの操作も可能です。




パーティクルアナライザー機能付属
ロングレンジタイプ
簡単なコロニーカウンターとしてもご使用いただけます。



便利なオプションのご紹介

13,000円
(税抜)


マイクロスコープと組合せて使用することで、倍率を半分、作動距離を2倍にできます。

0.5倍補助レンズ








14,000円
(税抜)


  • 全長:188.5mm~221mm
  • 標準スタンド、小型スタンド両方に使用できます。

※上の0.5倍補助レンズ(TG-0.5)を
使用すると作動距離が長くなるため、
照明が対象物から遠くなります。
照明を対象物に近づけたい場合に
便利なLEDアングルです。

LEDアングル

取付例
取付例









マイクロスコープを10倍便利にするオプション



便利なオプション ベスト1

マイクロスコープ用3Dアーム

31,000円
(税抜)
※大型ベースにのみ対応
便利な使用例
便利な使用例
斜めからも観察可能
便利な使用例
大きなワークに対応
便利な使用例
真横からも観察可能

便利なオプション ベスト2

回転式簡易XYテーブル

43,000円
(税抜)
※大型ベース・小型ベースに対応
便利な使用例
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に

小型スタンドに取付例
XY方向への移動、また回転ノブがあるため、水平を出すのに便利

簡易XYテーブルもございます回転ノブ、観察板がついていない簡易XYテーブルもございます。

36,000円
(税抜)



便利なオプション ベスト3

ユニバーサルスタンド

78,000円
(税抜)
※ベースを変更
ユニバーサルスタンド使用例
3Dアーム使用例
斜めからも検査可能

ユニバーサルスタンド使用例
左右180°に角度が調整可能
(目盛は目安です)

簡易XYテーブルの追加も可能
対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
