高倍率USB3.0マイクロスコープ


USB3.0カメラ搭載。従来の約4倍のスピード!USBなのに表示遅れなし!

500万画素ならではの高解像度で綺麗な画像で観察可能
高倍率
USB3.0マイクロスコープ
FZR350PC2
277,000円
(税抜)
超高速、スーパースピード、表示遅れのないUSB3.0カメラ搭載。
高画質500万画素CMOSセンサを搭載
色鮮やかな映像をより鮮明に映し出す高解像度レンズ採用。
2592x1944時に14fpsと、データ転送速度がUSB2.0の約4倍以上
倍率は45倍〜270倍。

  • USB3.0接続
  • 光学6倍比ズームレンズ搭載でトータル倍率45倍〜270倍
  • 目盛ごとにロックするラッチ機能付ズームレンズ(作業者により誤差がなくなるため計測に向いています)
  • 0.75倍、1.5倍、2.0倍補助レンズをご用意(オプション)
  • 作動距離95mm一定
  • 解像度(フレームレート※)2592x1944(14fps)、1280x960(25fps)
    ※実際のフレームレートは、パソコンの性能、設定環境により異なります。

高倍率USB3.0マイクロスコープ


※USB3.0ポート搭載のこと ※32bit機では動作しません。



カメラ仕様
撮像素子 画素数 解像度 PC接続
1/2.5”CMOS 500万画素 2592×1944時 4fps
1280x960時 25fps
USB3.0
※実際のフレームレートはパソコンの性能、設定環境により異なります。

レンズ仕様
倍率 作動距離 レンズホルダ径 マウント
x0.7-x4.5 W.D.95mm φ50mm Cマウント

全体仕様
トータル倍率 視野範囲 スタンド寸法
45倍-270倍 8.0mmx6.0mm
(45倍時)
388mmx268mm
x350(H)mm
1.2mmx0.9mm
(270倍時)
※倍率は17インチモニタ換算の計算値


動作環境
対応OS CPU メモリ
Windows8以降 Intel core i5以上 4GB以上

全て標準装備
140万画素USBカメラ
500万画素USB3.0カメラ
LED照明
80灯LEDリング照明

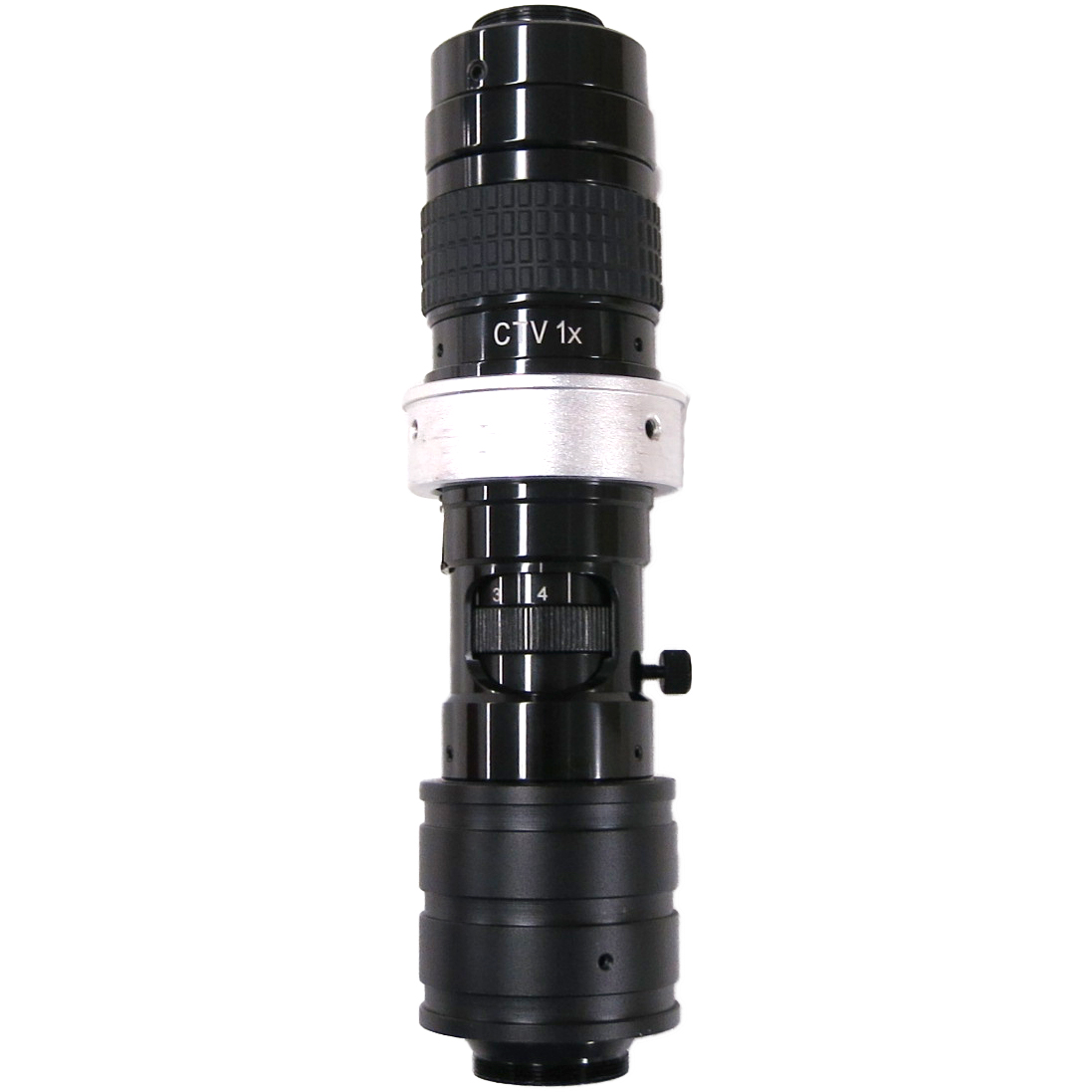

ズームレンズ
ズームレンズ
黒スタンド
スタンド
ズームレンズ
保護カバー


寸法図ダウンロード





【倍率を上げるオプションの補助レンズ】
1.5倍補助レンズ
Z-1.5
12,000円
(税抜)
2.0倍補助レンズ
Z-2.0
12,000円
(税抜)
0.75倍補助レンズ
Z-0.75
12,000円
(税抜)
FZR350PC専用の補助レンズ。
倍率を上げ下げすることが可能です。

1.5倍補助レンズ
倍率:65倍〜390倍
焦点距離:52mm

2.0倍補助レンズ
倍率:90倍〜540倍
焦点距離:39mm

0.75倍補助レンズ
倍率:35倍〜210倍
焦点距離:113mm
FZ200PC2専用補助レンズ

LEDアングル
LED-A2
13,000円
(税抜)
  • 全長:188.5mm〜221mm
  • 標準スタンド、小型スタンド両方に使用できます。
※上の補助レンズ(Z-0.75/1.5/2.0)使用時に必要です。
LEDアングル

取付例
取付例




テクニカルサポートデスク

標準装備のViewerソフトの機能
  • 静止画の保存(JPEG/BMP形式選択可能)
  • 2点間距離測定
  • 観察画像の一時停止機能(フリーズ機能)
  • 計測時の校正データの保存・読み出し
  • ライブ画像と保存画面の同時表示
  • 対応OS:WindowsXP、Vista、7、8
    Viewerソフトは上記のOSに対応しますが、USB3.0マイクロスコープ FGR350PC2はWin8以降対応です。
Viewer software

計測ソフト
高機能画像計測ソフトMeasurePRO
58,000円
(税抜)
自社開発の高機能計測ソフト。
画像計測ソフト以外にもクロスラインの複数表示、目盛表示、保存画面との比較、コメント挿入ができます。
Excelへのデータ出力機能も装備。

【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]

高解像度200万画素マイクロスコープ

【便利な機能】
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の2画面表示
・任意のコメント挿入
多機能画像計測ソフト
MeasrePRO-Ex
72,000円
(税抜)
高機能計測ソフト(MeasurePRO)に焦点合成機能
を新たに追加しました。
画面上での計測が簡単に行えます。

【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]
MeasurePRO-Ex


【便利な機能】
・焦点合成機能
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の2画面表示
・任意のコメント挿入

・主な違いを表にまとめてあります。
必要な機能に合わせてお選びください


MeasurePRO
MeasurePRO-Ex
2点間距離
焦点合成機能 ×
Excel 出力
画像データの
サムネイル表示
画面表示倍率変更
クロスライン表示 任意の位置に
複数
任意の位置に
複数
格子目盛表示
XY軸目盛表示
対応OS Windows8
(64bit)まで
Windows8
(64bit)まで

オプション
オススメNO.1
3Dアーム
26,000円
(税抜)
便利な使用例
3Dアーム使用例
斜めからも検査可能


3Dアーム使用例
大きなワークに対応


3Dアーム使用例
3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。
オススメNO.2
 回転式簡易XYテーブル
38,000円
(税抜)
便利な使用例
低価格簡易XYテーブル
3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に




回転式簡易XYテーブル使用例
XY方向への移動、また回転ノブがあるため、水平を出すのに便利





3Dアーム使用例 回転ノブ、観察板がついていない簡易XYテーブルもございます。
32,000円
(税抜)
オススメNO.3
ユニバーサルスタンド
68,000円
(税抜)
便利な使用例
3Dアーム使用例
斜めからも検査可能








3Dアーム使用例
左右180°に角度が調整可能
(目盛は目安です)






3Dアーム使用例
対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。

オプションXYテーブル・TK100を同時に使用
