ビデオマイクロスコープ TG70TV | 株式会社松電舎【安心の低価格】

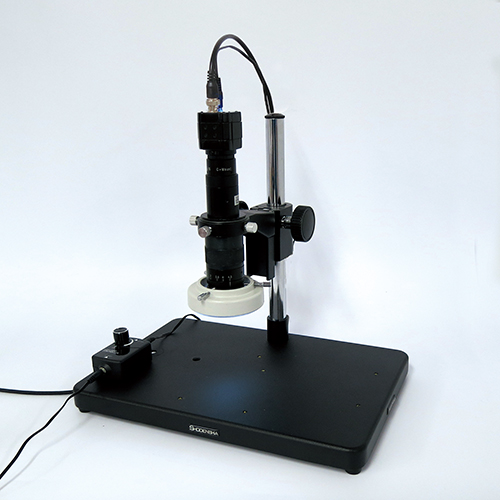

ビデオマイクロスコープ TG70TV

TG70TV
179,000円 (税抜)

ビデオ信号ならではの発色性となめらかな動画を実現

●10万円台の低価格
●表示遅れなしで検査に最適!
●テレビモニタのビデオ入力端子つなぐだけで観察可能
寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 30倍-150倍 ※倍率は17インチモニタ換算の計算値
作動距離 90mm ※倍率に関わらずほぼ一定です。
視野範囲 13.0mmx9.8mm(30倍時)
2.2mmx1.6mm(150倍時)
撮像素子 1/3″カラーCCD
水平解像度 700TV本
ピクセルサイズ 5.0μmx7.4μm




全て標準装備



ビデオカメラ
ビデオカメラ
56灯LEDリング照明
56灯LEDリング照明
ズームレンズ
ズームレンズ

マイクロスコープスタンド>
スタンド
8.0インチ液晶モニタ
BNC-RCA変換
ビデオケーブル
保護カバー
保護カバー



主な特長
テレビモニタのビデオ入力端子つなぐだけで観察可能。
テレビモニタならではの動画の滑らかさ、発色性ははとても見やすい映像を実現。
  • 光学6倍比ズームレンズ搭載でトータル倍率30倍~150倍
  • レンズはズームレンズで倍率を変えても作動距離が大きく変化しないため、作業者のストレスがありません。
  • 豊富な専用オプションをラインナップ



寸法図

便利なオプションのご紹介



<豊富なオプションの組み合わせ例>









マイクロスコープオプション マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション









補助レンズ・フィルター・その他オプション

倍率を半分、作動距離を2倍にできます。

反射の強い対象物の観察に有効

ビデオ信号を簡単保存



0.5倍補助レンズ

0.5倍補助レンズ
TG-0.5







偏光フィルター

偏光フィルター
PL-405







USBメモリ対応分割機能付 ビデオレコーダー

USBメモリ対応分割機能付 ビデオレコーダー
GRAV-1













モニター

ビデオマイクロスコープの支柱にセットできる

多彩な入力に対応する8.0インチモニター

ビデオ・VGA入力に対応の12インチモニター



ビデオマイクロスコープ用8.0インチモニタセット
GR-085TVA

8.0インチ液晶モニター

8.0インチ液晶モニタ
GR-085TV

12.0インチ液晶モニター

12.0インチ液晶モニタ
GR-12TV







XYテーブル・モニター

位置出しに便利

XY移動だけでなくステージが回転

長さ測定に便利なXYテーブル



XYテーブル

XYテーブル
TK100







回転式簡易XYテーブル

回転式簡易XYテーブル
TK180-K





デジタルマイクロメータ付きXYステージ

XYテーブル(デジタルマイクロメーター付)
TD100-25MX







照明

高輝度タイプ

4分割独立点灯時も
調光可能!

ハレーションを軽減する偏光フィルター付き

作動距離を変えることであらゆる照射範囲をカバー

面発光の透過照明

白色LEDリング照明

高輝度80灯LEDリング照明
GR80-N2

4分割LEDリング照明

4分割80灯LEDリング照明
LED-80T

LEDリング照明(偏光フィルター・拡散板付)

LEDリング照明(偏光フィルター付)
GR80-HN2

マルチアングル照明

マルチアングル照明
VL-MUL110



透過照明

透過照明
RD-95T





大口径で広い範囲を照射

コンパクトな薄型仕様

φ25mmポールに取付可能

広い範囲を均一に照射

正反射物を均一に照らします

大口径LEDリング照明

大口径LEDリング照明
LED-120MM

顕微鏡用薄型ツインアーム照明

高輝度薄型ツインアームLED照明
SPK-D1

フレキシブルLEDスポット照明
SPF-FL3

バーLED照明

バーLED照明(ダブル・10mm)
LED-BL10-CH2



同軸照明

同軸照明
LVLシリーズ







スタンド

様々な角度から観察可能に

対象物に合わせて支柱を延長

ピント調節に便利な微動アングル付き

コンパクト・軽量スタンド

ピント調節に便利な微動アングル付き

3Dアーム

3Dアーム
TG-3D3



延長キット
EK-135



粗微動アングル付標準スタンド

粗微動アングル付き標準スタンド
GRS-1

小型スタンド

小型スタンド
GR-STD5



粗微動アングル付小型スタンド

粗微動アングル付小型スタンド
GR-STD6



大きなワークにも対応可能

大型対象物にも対応

マグネットベース+3Dアーム

マグネットベースで省スペース

左右180°から観察可能

3Dアーム付き エッジ固定スタンド

3Dアーム付き
エッジ固定スタンド
GR-STD10

3Dアーム付き小型スタンド
GR-STD10HB

3Dアーム付きマグネットスタンド

3Dアーム付きマグネットスタンド
GR-STD10-MG

マグネットスタンド

マグネットスタンド
MG-25-4

ユニバーサルスタンド

ユニバーサルスタンド
ZTB-S



左右180°&XYZ稼働可能

簡単高さ測定

簡単高さ測定
小型省スペース

各関節が可動

スムーズ操作で作業効率アップ

マルチアングルスタンド

マルチアングルスタンド
ZTB-STK

インジケータ付粗微動スタンド

インジケーター付粗微動スタンド
GRS-1C0525



インジケータ付小型粗微動スタンド(マイクロスコープ用 )

インジケーター付小型粗微動小型スタンド
GR-S6C0525

フレキシブルアーム
FA100-PMφ50



スムースアーム













オプション一覧はこちらから→→
