多機能ハイブリッドマイクロスコープ

TG200HD2-MePRO
352,000円(税抜)
デモ貸出OK計測機能FULL HDNo PC Required

PC本体不要!
フルハイビジョンの高画質で観察しながら
モニタ上で簡単計測・ライン発生!







●任意クロスライン・同心円・角度線機能付
●計測機能付(PC本体不要!モニタ上で計測可能)
●画像保存可能。カメラ本体に画像保存機能が付属
●ハレーション抑制機能付(HDR機能付)
電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 30倍-180倍 ※倍率は17インチモニタ換算の計算値
作動距離 90mm一定
視野範囲 12.0mmx6.7mm (30倍時)
2.0mmx1.1mm (180倍時)
撮像素子 1/3”CMOS
画素数 200万画素
ピクセルサイズ 2.75μmx2.75μm
解像度 1920×1080(フルハイビジョン)
フレームレート 60fps




全て標準装備
ハイビジョンカメラ
・多機能ハイブリッドカメラ
・ACアダプタ
・USBメモリ(8GB)
・マウス
・HDMIケーブル
校正用ガラススケール
校正用ガラススケール

精度:±0.001mm

80灯高輝度LEDリング照明
81灯LEDリング照明

ズームレンズ
ズームレンズ
スタンド
スタンド
ズームレンズ
保護カバー



主な特長
フルハイビジョン(フルHD)の圧倒的な高画質で観察できるハイビジョンマイクロスコープのカメラ本体に計測機能、任意クロスライン発生機能、同心円発生機能、角度線発生機能が追加されました。

  • サムネイル表示機能付
  • 計測アシスト機能
  • 光学6倍比ズームレンズ搭載でトータル倍率30倍~180倍
  • メモリごとにロックするラッチ機能付ズームレンズ(作業者により誤差がなくなるため計測に向いています。)

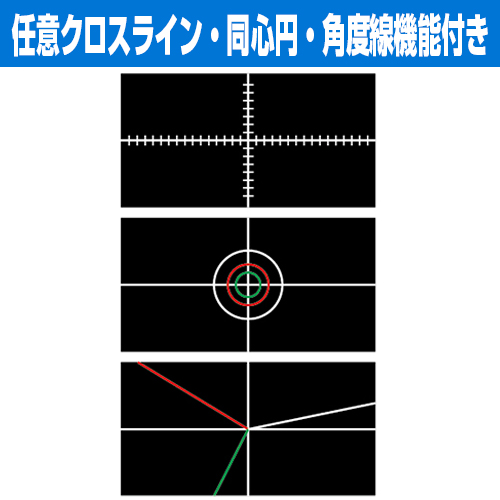

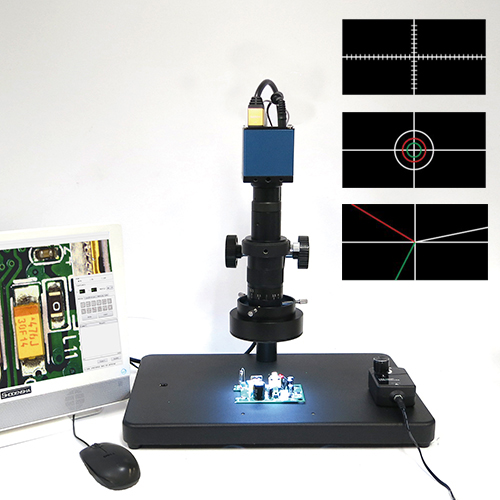

任意クロスライン・同心円・角度線機能付

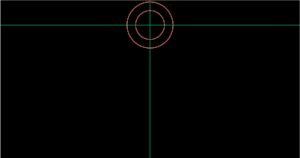

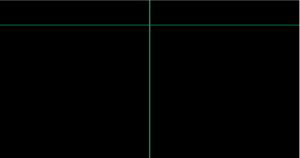

任意クロスライン発生機能

任意の位置にクロスラインを 発生させることができます。
ラインの色は自由に 設定していただけます。

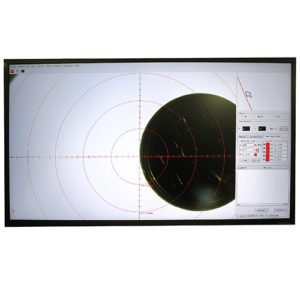

同心円発生機能

クロスラインのクロスポイントを 中心に同心円を発生させることが できます。(最大5本まで)
ラインの色は自由に 設定していただけます。

角度線発生機能

クロスラインのクロスポイントを 始点に角度線を発生させる ことができます。
任意の角度に設定できます。 (最大5本まで)
ラインの色は自由に 設定していただけます。

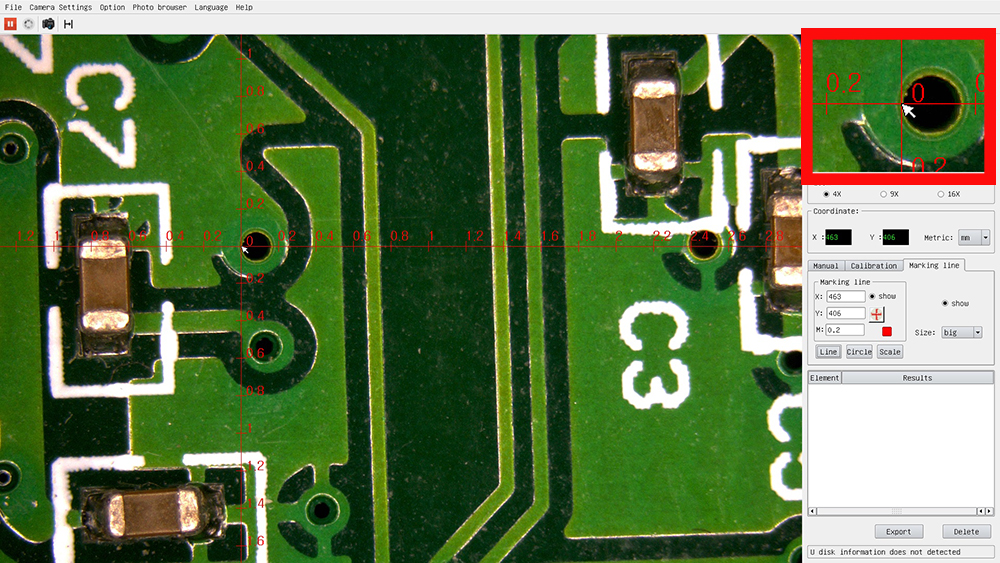

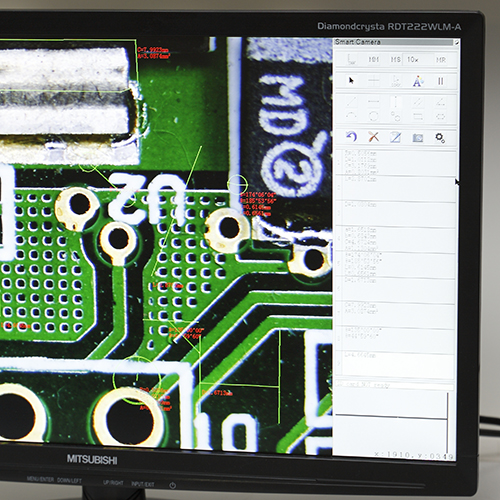

計測機能付(PC本体不要!モニタ上で計測可能)

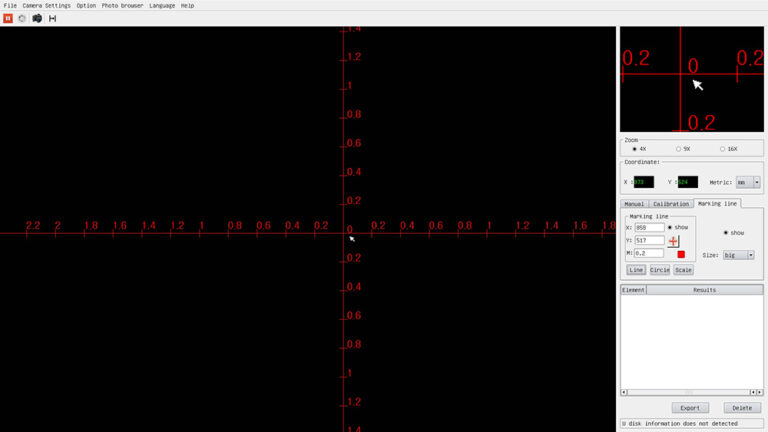

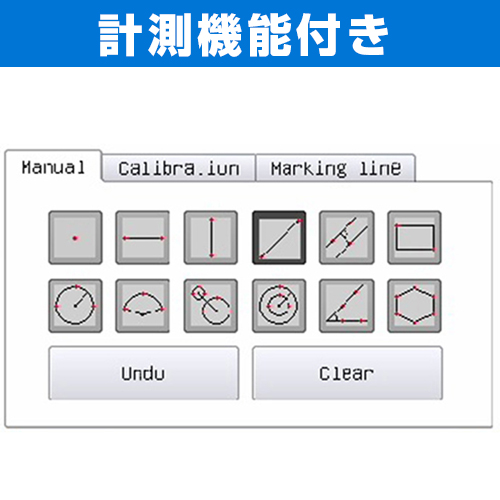

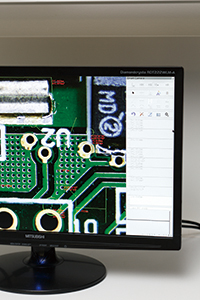

計測画面

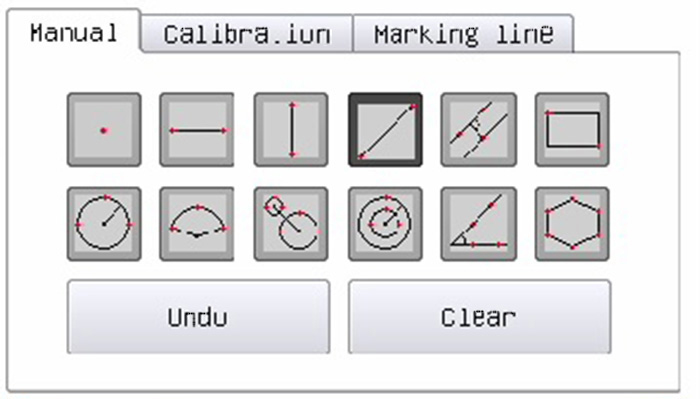

【計測項目】

  • 2点間距離
  • 垂線
  • 4点角度
  • 円弧
  • 円の直径・半径
  • 2円中心距離
  • 四角形の面積と
    四角形の周の長さ
  • 多角形の面積と
    多角形の周の長さ
  • 平行線距離測定




計測アシスト機能付属

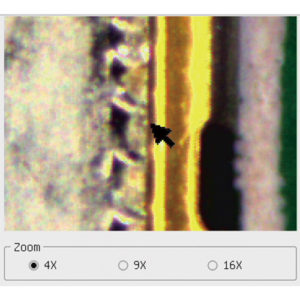

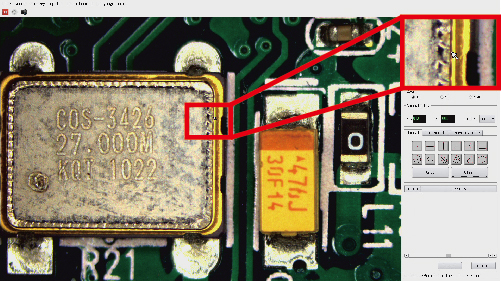

観察している箇所をズームアップし拡大表示する機能が付属しています。
4倍、9倍、16倍から拡大率をお選びいただけます。

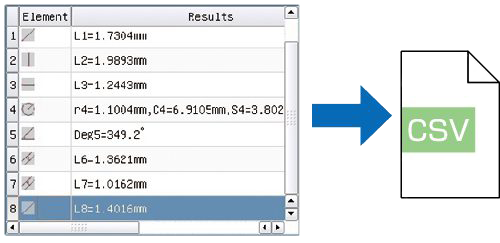

データ抽出機能
計測した数値をCSV形式でデータ抽出ができます。
CSVデータは付属のUSBメモリに保存されます。








画像保存可能!

SDカード挿入
USBメモリスロットル付!
付属のUSBメモリに
静止画を保存できます。
ボタン操作
マウスでワンクリック保存!
ワンタッチで画像を保存
できます。




ハレーション抑制機能付(HDR機能付)
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機
能が付属しています。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を
撮影することができます。



通常モード

HDRモード


通常モード

HDRモード


通常モード

HDRモード

ハイダイナミックレンジ合成(HDR)とは?→こちらから




簡単設定!簡単操作!簡単保存!

ハイビジョンモニタに
直結の簡単接続。
※HDMIケーブルは
標準付属
パソコン本体、キーボード、ソフトは不要
パソコン本体、キーボード、
ソフトは不要

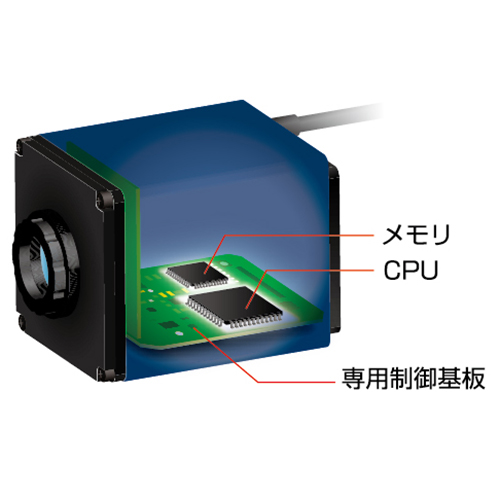

多機能ハイブリッドマイクロスコープに使用しているカメラのカスタマイズが可能になりました!!
御社オリジナルのカメラを製作することが可能です。
PCモニタダイレクトカメラ

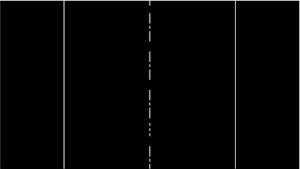

斜め線表示機能

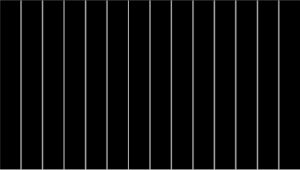

目盛表示機能

PCモニタダイレクトカメラ
マーキング表示機能
80灯高輝度LEDリング照明
2画面表示機能

カメラ本体内にメモリを積み、その中にプログラムするのであまり複雑なことはできませんが、 斜め線を表示させる、マーキングを表示させる、同心円を表示させる、 2画面表示等の簡単な機能を付加したマイクロスコープ/カメラのカスタマイズを承ります。
1台からのご注文が可能です。

詳細はこちらから



「検査向き」の4つの理由
1.表示遅れのない滑らかな表示
2.フルハイジョンの高解像度
3.モニタに接続するだけですぐに映像表示!(面倒な設定やソフトウェアのインストールはありません)
4.現場にPCを置く必要がありません。



寸法図

便利なオプションのご紹介

57,000円
(税抜)

ハイビジョンマイクロスコープの支柱にセットできるアングル付(モニタを好きな位置に移動させ、固定することが可能です。
11.6インチモニタはHDMI入力に対応

ビデオマイクロスコープ用8.0インチモニタセット

ハイビジョンマイクロスコープに簡単固定!





12,000円
(税抜)


マイクロスコープと組合せて使用することで、倍率を半分、作動距離を2倍にできます。

0.5倍補助レンズ





13,000円
(税抜)


  • 全長:188.5mm~221mm
  • 標準スタンド、小型スタンド両方に使用できます。

※上の0.5倍補助レンズ(TG-0.5)を
使用すると作動距離が長くなるため、
照明が対象物から遠くなります。
照明を対象物に近づけたい場合に
便利なLEDアングルです。

LEDアングル

取付例
取付例













26,000円
(税抜)

斜めからも検査可能

大きなワークに対応

3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。


38,000円
(税抜)
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に


XY方向への移動、また回転ノブがあるため、水平を出すのに便利

回転ノブ、観察板がついていない簡易XYテーブルもございます。

32,000円
(税抜)



68,000円
(税抜)
3Dアーム使用例
斜めからも検査可能


左右180°に角度が調整可能
(目盛は目安です)


対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
