長作動対物レンズ

43,000円~122,000円

●無限遠補正
●明視野観察用
●長作動距離
●倍率はチューブレンズf=200mm使用時の値です。

製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
型番 QM Plan Apo L2
(2X)
QM Plan Apo HL
(5X)
QM Plan Apo L10
(10X)
QM Plan Apo SL20
(20X)
QM Plan Apo SL50
(50X)
開口数(N.A.) 0.055 0.14 0.28 0.29 0.42
作動距離
(W.D)
34.6 45 34 30.8 20.5
焦点距離 F 100mm 40mm 20mm 10mm 4mm
対物レンズ単体の
焦点深度±D.F.
91μm 14μm 3.5μm 3.5μm 1.6μm
分解能 R. 5μm 2μm 1μm 1μm 0.7μm
実視野(φ24接眼) φ12mm φ4.8mm φ2.4mm φ1.2mm φ0.48mm
実視野
(1/2″CCDカメラ)
2.4x
3.2mm
0.96x
1.28mm
0.48x
0.64mm
0.24x
0.32mm
0.10x
0.13mm









寸法図
QM Plsn Apo L2の寸法図
QM Plsn Apo HLの寸法図

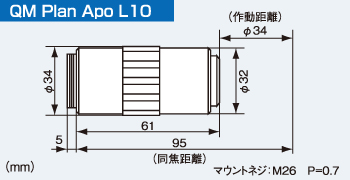

QM Plsn Apo L10の寸法図
QM Plsn Apo SL20の寸法図
QM Plsn Apo SL50の寸法図
