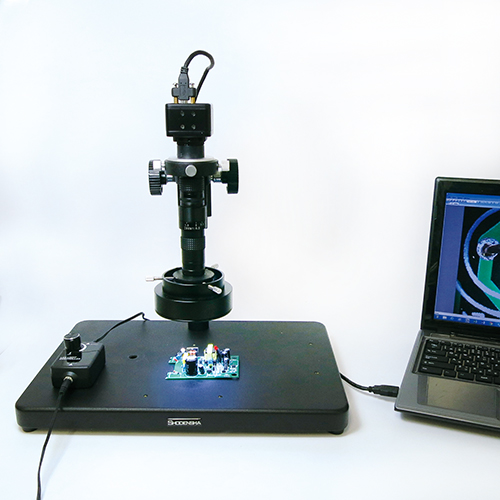

絞り付USBマイクロスコープ

MS200PC3
198,999円(税抜)
デモ貸出OK10万円台USB2.0

絞り機構付で被写界深度の調節が可能

●10万円台の低価格
●2点間距離の測定ができる簡易計測ソフトが標準装備
●計測・焦点合成・自動外観検査・画像連結ソフトなど豊富なソフトウェアを取り揃え
電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 20倍-110倍 ※倍率は17インチモニタ換算の計算値
作動距離 95mm一定
視野範囲 18.5mmx14.0mm (20倍時)
3.0mmx2.3mm  (110倍時)
撮像素子 1/3”CMOS
画素数 200万画素
代表的な解像度
(フレームレート※)
フル解像度 1600×1200(8fps)
低解像度 800×600 (20fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境
対応OS Windows XP, Vista, 7, 8, 8.1, 10
CPU Intel Pentium 4以上
メモリ 512MB以上







全て標準装備
200万画素USBカメラ
200万画素USBカメラ
56灯LEDリング照明

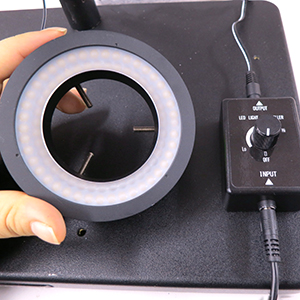

81灯LEDリング照明
ズームレンズ
ズームレンズ
スタンド
スタンド
ズームレンズ
保護カバー




主な特長

絞り機構付で被写界深度の調節が可能
  • 光学6倍比ズームレンズ搭載でトータル倍率20倍~110倍




絞りを絞ると?
 →絞りを時計方向に回すと光路が絞られ、焦点深度が深くなります。




絞った時
絞った時

被写界深度とは?
(マイクロスコープ専門サイトが開きます。)




 基板を斜め45°に傾けて観察

絞った時
絞り開放時
基板の中心部にだけピントが
合った状態
開放した時
絞りを絞った時
基板全体にピントが合って
います






マイクロスコープで真横を観察する方法
200万画素USBカメラ
200万画素USBカメラ

少し太い管の内側の観察やBGAの半田観察等でマイクロスコープを側視に変更したい(真横を観察したい)場合があります。

その場合に反射ミラーボックスを使うと観察していただけます。

詳細はこちらから→マイクロスコープで真横を観察する方法 (マイクロスコープ専門サイトが開きます。)

寸法図

ソフトのご紹介

標準装備の簡易計測ソフトの機能
  • 静止画の保存(JPEG/BMP形式選択可能)
  • 2点間距離測定
  • 観察画像の一時停止機能(フリーズ機能)
  • 計測時の校正データの保存・読み出し
  • ライブ画像と保存画面の同時表示
  • 対応OS:WindowsXP、Vista、7、8、8.1、10

校正用ガラススケールはオプションです。




オプション計測ソフト

58,000円
(税抜)




自社開発の高機能計測ソフト。
画像計測ソフト以外にもクロスラインの複数表示、目盛表示、
保存画面との比較、コメント挿入ができます。
Excelへのデータ出力機能も装備。
校正用ガラススケール GS-0.2(0.2mmピッチ、中倍率から高倍率向き)、
GR0.5(0.5mmピッチ、低倍率から中倍率向き)が標準付属



【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]

MeasurePRO



【便利な機能】
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の2画面表示
・任意のコメント挿入








72,000円
(税抜)




高機能計測ソフト(MeasurePRO)に焦点合成機能
を新たに追加しました。
画面上での計測が簡単に行えます。
GS-0.2(0.2mmピッチ、中倍率から高倍率向き)、
GR0.5(0.5mmピッチ、低倍率から中倍率向き)が標準付属



【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]

MeasurePRO-Ex



【便利な機能】
・焦点合成機能
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の2画面表示
・任意のコメント挿入





・主な違いを表にまとめてあります。必要な機能に合わせてお選びください


MeasurePRO
MeasurePRO-Ex
2点間距離
焦点合成機能 ×
Excel 出力
画像データの
サムネイル表示
画面表示倍率変更
クロスライン表示 任意の位置に複数 任意の位置に複数
格子目盛表示
対応OS Windows10まで Windows10まで






豊富なオプションソフトウェアを取り揃え!

●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション(※DirechShow対応)も使えます。




高速自動タイリング、フォーカス自動合成、
過去の測定結果のレイヤー保存も可能なソフトウェア
寸法計測・撮影ソフトウェア
HybridMeasure 株式会社イノテック製
280,000円
(税抜)

詳細はこちらからご覧ください。→HybridMeasure









画像連結に加え、多彩な計測機能・焦点合成が可能
高機能画像処理・画像解析ソフト
WinROOF 2018 Lite (ウィンルーフ 2018 ライト)
三谷商事株式会社製
200,000円
(税抜)


詳細はこちらからご覧ください。→WinROOF 2018 Lite











目視に迫る良品検査の自動化ソフトウェア
自動外観検査
EIシリーズ
89,000円~
(税抜)


詳細はこちらからご覧ください。→EIシリーズ










ご希望に合わせてソフトウェアを開発いたします!


ここがポイント
プログラムが苦手な方も安心!
弊社で製作を代行いたします。(有償)
こちらから詳細をご確認ください。



マイクロスコープなんでも辞典
