低倍率ハイビジョン マイクロスコープ (ドーム照明) | 株式会社松電舎【安心の低価格】

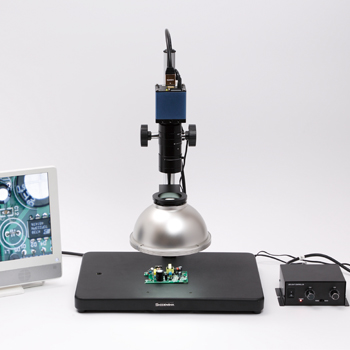

低倍率ハイビジョン マイクロスコープ (ドーム照明)

LRS200HD2-SD
413,000円(税抜)
デモ貸出OK映像保存FULL HDNo PC Required

ドーム照明を使うことで「自然」で
「ぎらつきがなく」「目に優しい」観察を実現!

●表示遅れなしで検査に最適!
●画像保存可能。カメラ本体に画像保存機能が付属
●ハレーション抑制機能付(HDR機能付)
●外部トリガ端子付。外部信号で映像保存が可能!

製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 4倍~35倍 ※倍率は17インチモニタ換算の計算値
作動距離 200mm
視野範囲 90mmx51mm(4倍時)
9.0mmx5.1mm(35倍時)
撮像素子 1/3”CMOS
画素数 200万画素
ピクセルサイズ 2.75μmx2.75μm
解像度 1920×1080(フルハイビジョン)
フレームレート 60fps




全て標準装備
付属品
・USBメモリスロットル付
 ハイビジョントカメラ
・ACアダプタ
・USBメモリ(8GB)
・リモコン
・HDMIケーブル
ドーム式照明
ドーム式照明
LEDアングル
LEDアングル

ズームレンズ
ズームレンズ

スタンド
スタンド
延長キットド
延長キット
ズームレンズ
保護カバー




主な特長
  • ハレーションが起こる対象物の観察に最適なドーム式照明タイプ




ハレーションを起こす対象物の観察にドーム照明が最適!
<パイプ形状の金属加工品の場合>

通常のマイクロスコープで観察した場合
<通常のマイクロスコープで観察>
LRN200HD-SDで観察した場合
<LRS200HD-SDで観察>

左写真では金属の断面の一部に反射やハレーションが起きていますが、本製品で観察すると右の通り、ハレーションを起こすことなくきれいに観察できます。




 目視に迫る自然な観察が可能。



ドーム式照明付低倍率ハイビジョンマイクロスコープ
対象物を動かしながらの検査に
最適です。








ハイダイナミックレンジ合成機能が標準装備!
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機 能が付属しています。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影することができます。


通常モード

HDRモード


通常モード

HDRモード


通常モード

HDRモード


ハイダイナミックレンジ合成(HDR)とは?→こちらから







画像保存が可能です!

SDカード挿入
USBメモリスロットル付!
付属のUSBメモリに
静止画を保存できます。
ボタン操作
リモコン付きで簡単!
ワンタッチで画像を保存
できます。




外部トリガ端子付。外部信号で映像保存が可能!
ボタン操作
リモコン付きで簡単!
ワンタッチで画像を保存
できます。
外部トリガー対応
外部トリガー対応
外部からのON/OFF信号
により撮影が可能




簡単設定!簡単操作!簡単保存!
メニュー表示
付属のACアダプタを接続
すると 画面右下にメニュ
ー表示
メニュー表示
メニュー:明るさ、コント
ラスト、 色、クロスライン
表示、 感度 表示など
カメラ裏面
カメラ背面で明るさなど
カメラの 設定が簡単に
できます。

ハイビジョンテレビモニタ
テレビモニタ後ろ
ワイドモニタに直接接続するだけの簡単接続 (HDMIケーブルで接続)
HDMIポート付のワイドモニタやハイビジョンテレビモニタ、直接接続して使用できます。

外部トリガー対応
外部トリガー対応
外部からのON/OFF信号
により 撮影が可能
クロスライン表示/非表示
クロスライン表示/非表示が可能。
(白線/黒線どちらも表示可能)





低倍率ハイビジョンマイクロスコープに使用しているカメラのカスタマイズが可能になりました!!
御社オリジナルのカメラを製作することが可能です。
PCモニタダイレクトカメラ
斜め線表示機能
80灯高輝度LEDリング照明
同心円表示機能

PCモニタダイレクトカメラ
マーキング表示機能
80灯高輝度LEDリング照明
2画面表示機能

カメラ本体内にメモリを積み、その中にプログラムするのであまり複雑なことはできませんが、 斜め線を表示させる、マーキングを表示させる、同心円を表示させる、 2画面表示等の簡単な機能を付加したマイクロスコープ/カメラのカスタマイズを承ります。
1台からのご注文が可能です。
詳細はこちらから

便利なオプションのご紹介

57,000円
(税抜)

ハイビジョンマイクロスコープの支柱にセットできるアングル付(モニタを好きな位置に移動させ、固定することが可能です。
11.6インチモニタはHDMI入力に対応

ビデオマイクロスコープ用8.0インチモニタセット

ハイビジョンマイクロスコープに簡単固定!













26,000円
(税抜)

斜めからも検査可能

大きなワークに対応

3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。


38,000円
(税抜)
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に


XY方向への移動、また回転ノブがあるため、水平を出すのに便利

回転ノブ、観察板がついていない簡易XYテーブルもございます。

32,000円
(税抜)



68,000円
(税抜)
3Dアーム使用例
斜めからも検査可能


左右180°に角度が調整可能
(目盛は目安です)


対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
