高輝度80灯 青色LEDリング照明

GR80-B
39,000円(税抜)
デモ貸出OK

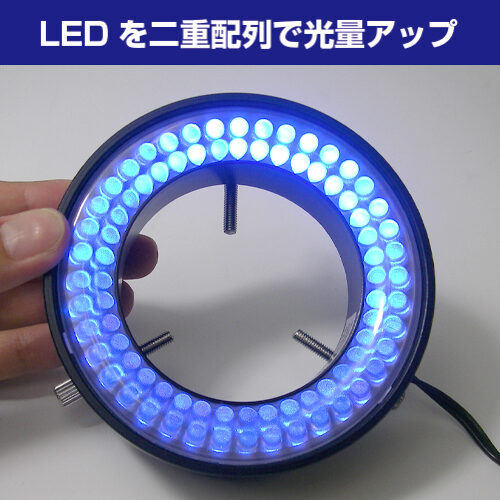

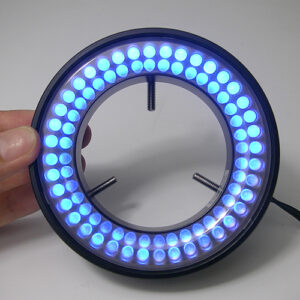

高輝度青色LEDを採用したLEDリング照明

●内径φ69mm、先端内径φ59mm、外形φ96mm

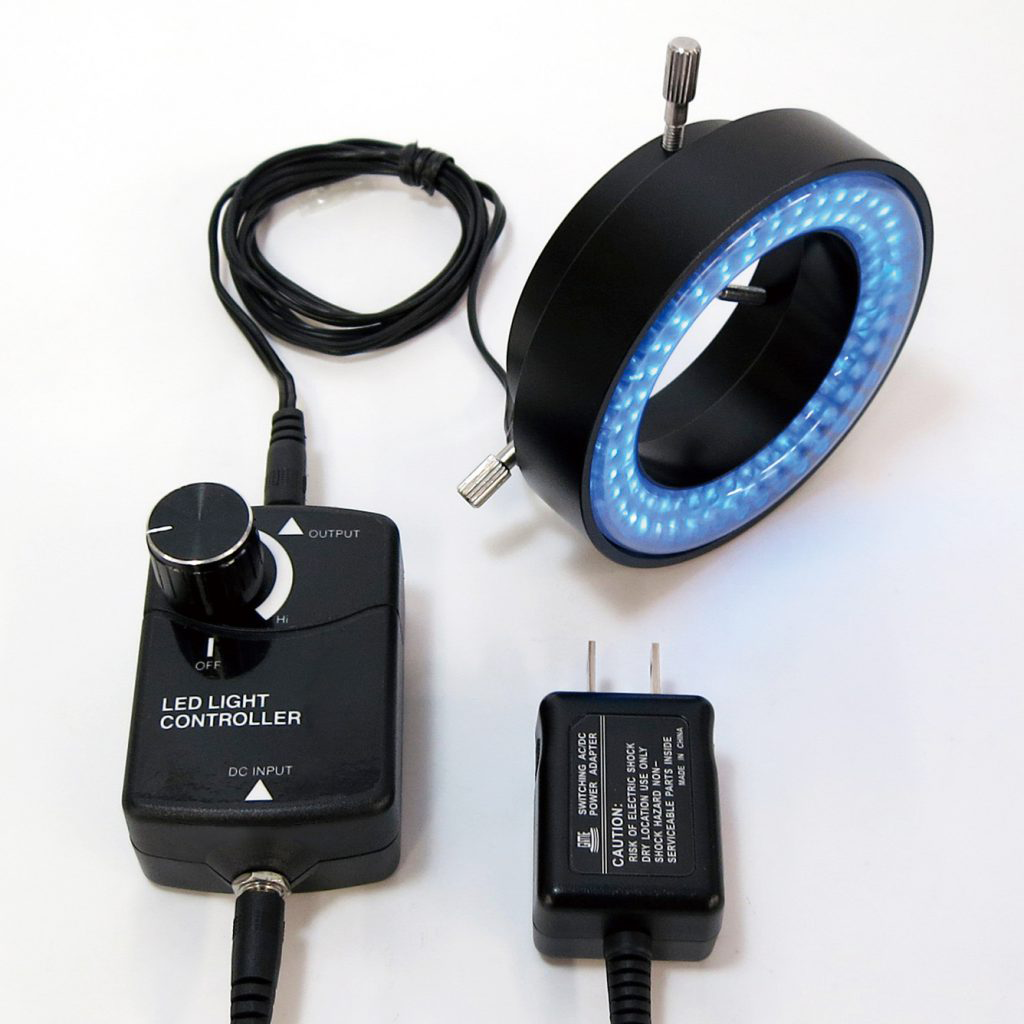

●コントロールボックスで調光可能



電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
仕様
LED 青色80灯

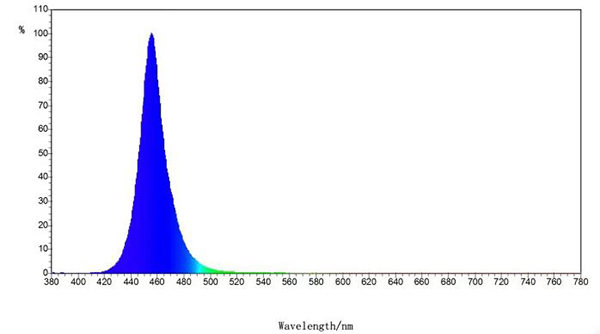

ピーク発光波長 460~465nm
寿命 約30,000時間
最大消費電力 14VA以下
電源 AC100~240V
観察イメージ

対象物にもよりますが、青色LEDを使えば傷が鮮明に見えることがあります。
ボタン電池の裏に傷をつけ、白色LEDリング照明と青色LEDリング照明で照射し撮影してみました。

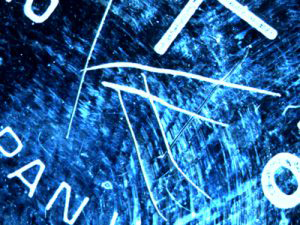

白色LEDリング照明 GR-80N2で観察した画像

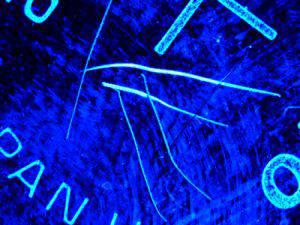

青色LEDリング照明 GR80-Bで観察した画像

青色LEDリング照明を使った時の方が傷が鮮明に見えました。

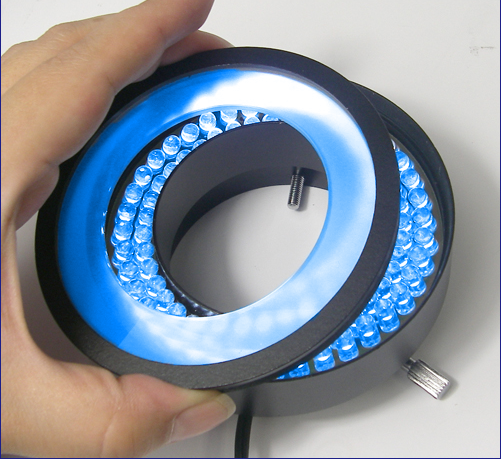

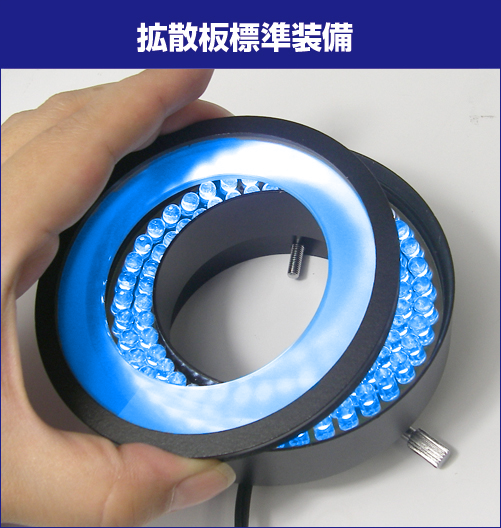

外観




寸法図

関連製品

照明




円筒形の観察

研磨した金属
リング照明
リング照明を全点灯で
観察した場合
同軸照明
リング照明を分割点灯で
観察した場合

4分割リング照明で観察するとハレーションが軽減され観察しやすくなりました。
4分割80灯LED照明はこちらから




研磨した金属・シリコンウェハーなどの鏡面体の観察時

研磨した金属
リング照明
リング照明を使い観察した場合
同軸照明
同軸照明を使い観察した場合

リング照明では真っ黒で見えない正反射物が同軸照明では対象物の色と同じ色で綺麗に観察できます。
同軸照明はこちらから




印刷物、基板などの拡散物の観察時

研磨した金属
リング照明
同軸照明を使い観察した場合
同軸照明
リング照明を使い観察した場合

同軸照明でははっきり見えない場合に照明の種類をリング照明に変更するとはっきりとした画像で観察できます。
リング照明はこちらから




ハレーションが起こるフィルムの観察時

研磨した金属
リング照明
通常のリング照明で
観察した場合
同軸照明
偏光フィルターを取り付けた
リング照明で観察した場合

偏光フィルターを取り付け可能なリング照明を使用して解決
偏光フィルター付ハレーション除去セットはこちらから




対象物の隅々まで明るく照らしたい場合

研磨した金属
リング照明
リング照明を使った場合、
照明の形が円形のため、
画像の四隅が暗くなります。
同軸照明
バーLED照明を使った場合、
画像の四隅まで
明るく照らすことができます。

リング照明はマイクロスコープや顕微鏡などの 狭視野向きです。広い視野の観察にはバーLED照明が最適です。
バーLED照明はこちらから
