低価格LEDリング照明

GR10-N
24,000円(税抜)
デモ貸出OK

この価格でダブルライン!
100~240V対応で海外でも使用可能。

●コントロールボックスで調光可能

●高輝度白色LEDを採用

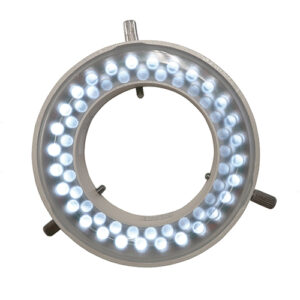

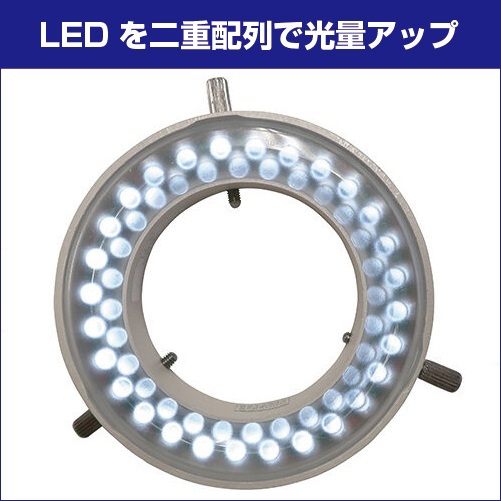

●56灯LEDを2重に配したダブルライン
●マイクロスコープ、顕微鏡等に取付可能

+4,000円で目にやさしい黄色LEDリング照明への変更も可能です。
詳細はこちらからご覧ください。

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
照明ユニット 仕様
LED 白色56灯
色温度 6,000~7,000k
寿命 約30,000時間
照度 40,000lX以上(50mm時)
取付径 φ30mm~φ60mm
最大消費電力 17VA以下
外形寸法・重量 φ94 x 31mm 200g



電源部 仕様
定格入力電圧 100~240V
定格入力周波数 50/60Hz
出力調整 9.5V~13.5V
コード長 1.7m
外形寸法・重量 W87xD50xH46mm 125g

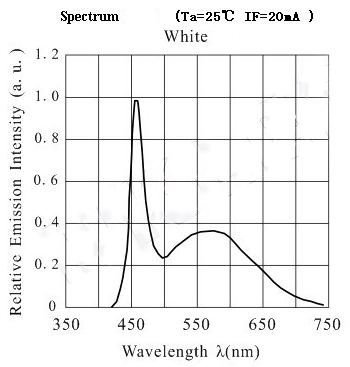

LED光の波長分布
LED光の波長分布
特徴




コントロールボックスで
調光可能

内径φ60mm
外形φ94mm
厚み31mm
LED前面に拡散板標準装備
(拡散板の取り外しはできません)




GR10-Nの特長
1. 調光コントローラーでの照度比較

基板
調光量が低い場合
基板
調光量が高い場合

調光コントローラーで最適な明るさに調整できます。




取付可能サイズについて


3点ネジをすべて緩めた場合、
GR10-Nの内径φ60mmまでの
レンズに取り付け可能です。

3点ネジをきつく締めた場合、
直径φ30mm以上のレンズに
取付可能です。

寸法図

マイクロスコープなんでも辞典






関連製品

照明




円筒形の観察

研磨した金属
リング照明
リング照明を全点灯で
観察した場合
同軸照明
リング照明を分割点灯で
観察した場合

4分割リング照明で観察するとハレーションが軽減され観察しやすくなりました。
4分割80灯LED照明はこちらから




研磨した金属・シリコンウェハーなどの鏡面体の観察時

研磨した金属
リング照明
リング照明を使い観察した場合
同軸照明
同軸照明を使い観察した場合

リング照明では真っ黒で見えない正反射物が同軸照明では対象物の色と同じ色で綺麗に観察できます。
同軸照明はこちらから




印刷物、基板などの拡散物の観察時

研磨した金属
リング照明
同軸照明を使い観察した場合
同軸照明
リング照明を使い観察した場合

同軸照明でははっきり見えない場合に照明の種類をリング照明に変更するとはっきりとした画像で観察できます。
リング照明はこちらから




ハレーションが起こるフィルムの観察時

研磨した金属
リング照明
通常のリング照明で
観察した場合
同軸照明
偏光フィルターを取り付けた
リング照明で観察した場合

偏光フィルターを取り付け可能なリング照明を使用して解決
偏光フィルター付ハレーション除去セットはこちらから




対象物の隅々まで明るく照らしたい場合

研磨した金属
リング照明
リング照明を使った場合、
照明の形が円形のため、
画像の四隅が暗くなります。
同軸照明
バーLED照明を使った場合、
画像の四隅まで
明るく照らすことができます。

リング照明はマイクロスコープや顕微鏡などの 狭視野向きです。広い視野の観察にはバーLED照明が最適です。
バーLED照明はこちらから
