●USB3.0も安心の低価格
●2点間距離の測定ができる簡易計測ソフトが標準装備
●計測・焦点合成・自動外観検査・画像連結ソフトなど豊富なソフトウェアを取り揃え
●お客様のご希望に合わせ、ソフトウェア開発も可能（※USBカメラは変更になります。）
- デモ機納期: 1～3日
- 製品納期: 7日

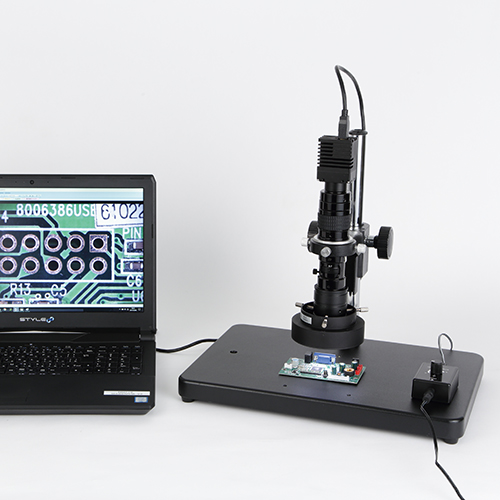

高倍率 USB3.0マイクロスコープ FZR350PC2
- FZR350PC2
- 販売終了
-
全体仕様
| トータル倍率 | 45倍-270倍 ※倍率は17インチモニタ換算の計算値 |
|---|---|
| 作動距離 | 95mm一定 |
| 視野範囲 | 8.0mmx6.0mm （45倍時） |
| 1.2mmx0.9mm （270倍時） | |
| 撮像素子 | 1/2.5”CMOS |
| 画素数 | 500万画素 |
| ピクセルサイズ | 2.2μmx2.2μm |
| 代表的な解像度 （フレームレート※） |
2592×1944（14fps） 1280×960（25fps） （解像度2592×1944から1280×960に切り替えた場合、視野は変わりません） ※実際のフレームレートはパソコンの性能、設定環境により異なります。 |
動作環境
| 対応OS | Windows8以降 |
|---|---|
| CPU | Intel core i5以上 |
| メモリ | 4GB以上 |
全て標準装備
500万画素USB3.0カメラ
81灯LEDリング照明
ズームレンズ
スタンド
保護カバー
Viewerソフトウェア
標準装備ソフトのご紹介
標準装備の簡易計測ソフトの機能
- 静止画の保存（JPEG/BMP形式選択可能）
- 2点間距離測定
- 観察画像の一時停止機能（フリーズ機能）
- 計測時の校正データの保存・読み出し
- ライブ画像と保存画面の同時表示
- 対応OS：WindowsXP、Vista、7、8、8.1、10
＊校正用ガラススケールはオプションです。
主な特長
超高速、スーパースピード、表示遅れのないUSB3.0カメラ搭載。
色鮮やかな映像をより鮮明に映し出す高解像度レンズ採用。
- USB3.0接続
- 光学6倍比ズームレンズ搭載でトータル倍率45倍～270倍
- 目盛ごとにロックするラッチ機能付ズームレンズ（作業者により誤差がなくなるため計測に向いています）
- 豊富な専用オプションをご用意
寸法図
オプションソフトのご紹介
58,000円
(税抜)
自社開発の高機能計測ソフト。
画像計測ソフト以外にもクロスラインの複数表示、目盛表示、
保存画面との比較、コメント挿入ができます。
Excelへのデータ出力機能も装備。
校正用ガラススケール GS-0.2（0.2mmピッチ、中倍率から高倍率向き）、
GS-0.5（0.5mmピッチ、低倍率から中倍率向き）が標準付属
【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]
【便利な機能】
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の２画面表示
・任意のコメント挿入
72,000円
(税抜)
高機能計測ソフト（MeasurePRO）に焦点合成機能
を新たに追加しました。
画面上での計測が簡単に行えます。
GS-0.2（0.2mmピッチ、中倍率から高倍率向き）、
GS-0.5（0.5mmピッチ、低倍率から中倍率向き）が標準付属
【計測項目】
[2点間距離]
[3点角度]
[4点角度]
[円直径]
[2円間距離]
[垂線]
[面積]
【便利な機能】
・焦点合成機能
・Excelへのデータ出力
・クロスラインの複数表示
・XY軸目盛表示
・格子目盛表示
・保存画面とライブ画像の２画面表示
・任意のコメント挿入
・主な違いを表にまとめてあります。必要な機能に合わせてお選びください
|
標準Viewerソフト
|
MeasurePRO
|
MeasurePRO-Ex
|
|
|---|---|---|---|
| 2点間距離 |
○
|
○
|
○
|
| 焦点合成機能 |
×
|
×
|
○
|
| Excel 出力 |
×
|
○
|
○
|
| 画像データの サムネイル表示 |
×
|
○
|
○
|
| 画面表示倍率変更 |
×
|
○
|
○
|
| クロスライン表示 |
×
|
任意の位置に複数
|
任意の位置に複数
|
| 格子目盛表示 |
×
|
○
|
○
|
| 対応OS |
Windows10まで
|
Windows10まで
|
Windows10まで
|
豊富なオプションソフトウェアを取り揃え！
●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション（※DirechShow対応）も使えます。
もちろん現在お使いの市販のアプリケーション（※DirechShow対応）も使えます。
高速自動タイリング、フォーカス自動合成、
過去の測定結果のレイヤー保存も可能なソフトウェア
過去の測定結果のレイヤー保存も可能なソフトウェア
寸法計測・撮影ソフトウェア
HybridMeasure 株式会社イノテック製
HybridMeasure 株式会社イノテック製
280,000円
（税抜）
詳細はこちらからご覧ください。→HybridMeasure
画像連結に加え、多彩な計測機能・焦点合成が可能
高機能画像処理・画像解析ソフト
WinROOF 2018 Lite （ウィンルーフ 2018 ライト）
三谷商事株式会社製
WinROOF 2018 Lite （ウィンルーフ 2018 ライト）
三谷商事株式会社製
200,000円
（税抜）
詳細はこちらからご覧ください。→WinROOF 2018 Lite
便利なオプションのご紹介
【倍率を上げるオプションの補助レンズ】
13,000円
(税抜)
13,000円
(税抜)
13,000円
(税抜)
FZシリーズのマイクロスコープ専用の補助レンズ。
倍率を上げ下げすることが可能です。
1.5倍補助レンズ
倍率：65倍～390倍
作動距離：52mm
2.0倍補助レンズ
倍率：90倍～540倍
作動距離：39mm
0.75倍補助レンズ
倍率：35倍～210倍
作動距離：113mm
【高倍率時にピント調整しやすくなる粗微動アングルスタンド】
31,000円
(税抜)
※大型ベースにのみ対応 |
 |
||
 斜めからも観察可能 |
 大きなワークに対応 |
 真横からも観察可能 |
|
43,000円
(税抜)
※大型ベース・小型ベースに対応 |
|
||
 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に
|
 XY方向への移動、また回転ノブがあるため、水平を出すのに便利 |
||
回転ノブ、観察板がついていない簡易XYテーブルもございます。
78,000円
(税抜)
※ベースを変更
|
|
||
 斜めからも検査可能 |
 左右180°に角度が調整可能 （目盛は目安です） |
 対象物の位置合わせに便利な簡易ＸＹテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
|
|
