高倍率ビデオマイクロスコープ

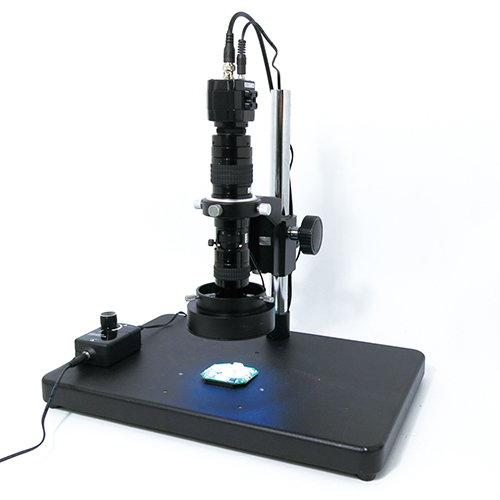

FZ70TV2
224,000円(税抜)
デモ貸出OK

ビデオ信号ならではの発色性となめらかな動画を実現

●安心の低価格
●表示遅れなしで検査に最適!
●テレビモニタのビデオ入力端子つなぐだけで観察可能

製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 50倍-300倍 ※倍率は17インチモニタ換算の計算値
作動距離 95mm一定
視野範囲 6.5mmx4.8mm(50倍時)
1.0mmx0.7mm(300倍時)
撮像素子 1/3″カラーCCD
水平解像度 700TV本
ピクセルサイズ 5.0μmx7.4μm




全て標準装備

ビデオカメラ

81灯LEDリング照明

ズームレンズ

スタンド
スタンド
8.0インチ液晶モニタ
BNC-RCA変換
ビデオケーブル
8.0インチ液晶モニタ
保護カバー
主な特長
テレビモニタのビデオ入力端子つなぐだけで観察可能。
テレビモニタならではの動画の滑らかさ、発色性ははとても見やすい映像を実現。
光学6倍比ズームレンズ搭載でトータル倍率50倍~300倍
レンズはズームレンズで倍率を変えても作動距離が大きく変化しないため、作業者のストレスがありません。
豊富な豊富な専用オプションをラインナップ



【マイクロスコープで真横を観察する方法】
200万画素USBカメラ
200万画素USBカメラ

少し太い管の内側の観察やBGAの半田観察等でマイクロスコープを側視に変更したい(真横を観察したい)場合があります。

その場合に反射ミラーボックスを使うと観察していただけます。

詳細はこちらから→ マイクロスコープで真横を観察する方法 (マイクロスコープ専門サイトが開きます。)

寸法図

便利なオプションのご紹介

44,000円
(税抜)

ビデオマイクロスコープの支柱にセットできるアングル付(モニタを好きな位置に移動させ、固定することが可能です。
8.0インチモニタはビデオ入力・VGA入力に対応

ビデオマイクロスコープ用8.0インチモニタセット

ビデオマイクロスコープに簡単固定!







8.0インチモニタでは小さい方にはこちらがおすすめ!
12.0インチ液晶モニタ

58,000円
(税抜)

ビデオ入力、VGA入力に対応の12インチモニタ

堅牢な金属製ボディー

※モニタ固定アングルには取り付きません。

高解像度200万画素マイクロスコープ

8、10インチでは小さい・・
17、19インチでは大きい・・
組込みにも最適な12インチ!



特徴
ビデオ入力
【ビデオ入力】
VGA入力
【VGA入力】


ビデオ入力(BNC端子 RCA端子両方に対応)・
VGA入力(Mini D-sub 15 pin)
に対応
TGレンズ
角度を変えられる
脚がついている据え置き型。
ねじを外せば足を
取ることも可能です。
組込み用途にも活用可能!

製品仕様
型式 スクリーン 解像度 本体サイズ 電源
GR-12TV 12インチ
(4:3)
1024×768 310x254x50mm DC12V
1500mA
詳細はこちらからご覧ください。






84,000円
(税抜)

任意の位置にピタッと静止。米国特許取得のスムースアーム付12インチ液晶モニタ。

机のエッジにC型クランプ(万力)で固定して使用します。

ビデオ入力、VGA入力に対応の12インチモニタ

堅牢な金属製ボディー

詳細はこちらからご覧ください。

高解像度200万画素マイクロスコープ

エッジ固定





【倍率を上げるオプションの補助レンズ】

12,000円
(税抜)

12,000円
(税抜)

12,000円
(税抜)


FZシリーズのマイクロスコープ専用の補助レンズ。
倍率を上げ下げすることが可能です。

1.5倍補助レンズ
倍率:65倍~390倍
作動距離:52mm

2.0倍補助レンズ
倍率:90倍~540倍
作動距離:39mm

0.75倍補助レンズ
倍率:35倍~210倍
作動距離:113mm

FZ200PC2専用補助レンズ








LEDアングル
LED-A2
13,000円
(税抜)


  • 全長:188.5mm~221mm
  • 標準スタンド、小型スタンド両方に使用できます。

※上の0.75倍補助レンズ(Z-0.75)使用時、
作動距離が長くなるため、照明が対象物から
遠くなります。
照明を対象物に近づけたい場合に便利なLEDアングルです。

LEDアングル

取付例
取付例













26,000円
(税抜)

斜めからも検査可能

大きなワークに対応

3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。


38,000円
(税抜)
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に


XY方向への移動、また回転ノブがあるため、水平を出すのに便利

回転ノブ、観察板がついていない簡易XYテーブルもございます。

32,000円
(税抜)



68,000円
(税抜)
3Dアーム使用例
斜めからも検査可能


左右180°に角度が調整可能
(目盛は目安です)


対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
