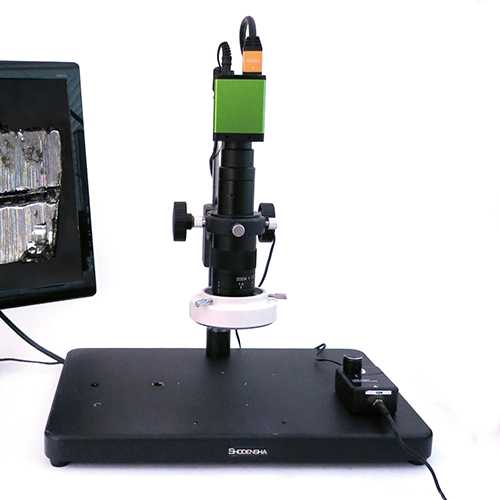

高倍率低価格ハイビジョンマイクロスコープ

FZ200BA
274,000円(税抜)
デモ貸出OKFULL HDNo PC Required

任意ライン発生機能付のフルハイビジョンマイクロスコープ

●表示遅れなしで検査に最適!
●任意ライン発生機能付
●ハレーション抑制機能付(HDR機能付)



電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 40倍-240倍 ※倍率は17インチモニタ換算の計算値
作動距離 95mm一定
視野範囲 10.0mmx5.6mm(40倍時)
1.5mmx0.8mm(240倍時)
撮像素子 1/2”CMOS
画素数 200万画素
ピクセルサイズ 3.75μmx3.75μm
解像度 1920×1080(フルハイビジョン)
フレームレート 50fps




全て標準装備
付属品
・ハイビジョンカメラ
・ACアダプタ
・HDMIケーブル
80灯LEDリング照明
調光式56灯LEDリング照明
ズームレンズ
ズームレンズ

スタンド
スタンド
ズームレンズ
保護カバー
主な特長
  • 光学6倍比ズームレンズ搭載でトータル倍率40倍~240倍
  • 0.75倍、1.5倍、2.0倍補助レンズをご用意(別売)
※画像を保存したい場合はオプションHDMI レコーダー X Capture MINIをお使いいただけます。




任意ライン発生機能付

任意ライン表示
最大縦4本横4本の任意ラインの表示/非表示が可能

任意ライン
・ラインは色変更が可能。
・表示/非表示も自由設定。
・ラインの位置も簡単設定。

顕微鏡用PCモニタダイレクトカメラ
クロスライン表示/非表示が可能。
(白線/黒線どちらも表示可能)

クロスライン




ハレーション抑制機能付(HDR機能付)
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機能が付属しています。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影することができます。


通常モード

HDRモード


通常モード

HDRモード


通常モード

HDRモード

ハイダイナミックレンジ合成(HDR)とは?→こちらから





便利な機能付
任意ライン
エッジ強調
レベル1~レベル3まで
エッジ強調の調整ができます。




簡単設定!簡単操作!簡単保存!
ハイビジョンテレビモニタ
テレビモニタ後ろ

HDMIポート付のワイドモニタやハイビジョンテレビモニタ、直接接続して使用できます。

HDMI端子がついたPCモニタや、産業用モニタをおすすめします。
(家庭用テレビモニタは相性があり、 映らない場合があります。)
デモ機をご用意しておりますのでご確認ください。また詳細はテクニカルサポートまでお問い合わせください。

ハイビジョンマイクロスコープに接続するモニタについて→詳細はこちらから





寸法図

便利なオプションのご紹介

ハイビジョンマイクロスコープ用 11.6インチ小型モニタセット
D-116FHA
57,000円
(税抜)

ハイビジョンマイクロスコープの支柱にセットできるアングル付(モニタを好きな位置に移動させ、固定することが可能です。
11.6インチモニタはHDMI入力に対応

ビデオマイクロスコープ用8.0インチモニタセット

ハイビジョンマイクロスコープに簡単固定!



【倍率を上げるオプションの補助レンズ】
12,000円
(税抜)
12,000円
(税抜)
12,000円
(税抜)

FZシリーズのマイクロスコープ専用の補助レンズ。
倍率を上げ下げすることが可能です。

1.5倍補助レンズ
倍率:65倍~390倍
作動距離:52mm

2.0倍補助レンズ
倍率:90倍~540倍
作動距離:39mm

0.75倍補助レンズ
倍率:35倍~210倍
作動距離:113mm

FZ200PC2専用補助レンズ






LEDアングル
LED-A2
13,000円
(税抜)
  • 全長:188.5mm~221mm
  • 標準スタンド、小型スタンド両方に使用できます。

※上の0.75倍補助レンズ(Z-0.75)使用時、
作動距離が長くなるため、照明が対象物から
遠くなります。
照明を対象物に近づけたい場合に便利なLEDアングルです。

LEDアングル

取付例
取付例



画像が保存したい方への便利なオプション




23,800円
(税抜)

  • ハイビジョンマイクロスコープから出力されるデジタルの映像を静止画、動画で保存可能なHDMIレコーダーです。
X Capture MINI












26,000円
(税抜)

斜めからも検査可能

大きなワークに対応

3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。


38,000円
(税抜)
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に


XY方向への移動、また回転ノブがあるため、水平を出すのに便利

回転ノブ、観察板がついていない簡易XYテーブルもございます。

32,000円
(税抜)



68,000円
(税抜)
3Dアーム使用例
斜めからも検査可能


左右180°に角度が調整可能
(目盛は目安です)


対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
