SマウントUSB3ボードカメラ(30万画素・モノクロ)

DN3V-30BUK
53,000円(税抜)

1.組み込み用途に最適!
2.純粋Sマウント仕様で、軽量・小型のコンパクトサイズ
3.国際的工業用カメラ規格USB3 Visionに準拠
4.RoHS・CEにも対応!海外向け製品への組込用途にも対応可能!
5.カメラの使用実績の少ない方、日本語でサポートします!(メール、電話)

●Sマウント(レンズ別売)
●外部トリガー入力/ストロボ信号端子付
●3本の汎用I/O端子付
●Windows/Linux
●グローバルシャッタ





同タイプのカラー仕様はこちらから

電子カタログを見る
製品のお問い合わせ
デモ機納期:
製品納期: 7日
phone06-6364-3000
仕様




型番 DN3V-30BUK DN3V-130BUK DN3V-200BUK DN3V-500BUK DN3V-1000BUK
撮像素子 1/3インチ
CMOS
30万画素



ON Semiconductor社
MT9V032

1/1.8インチ
CMOS
130万画素



e2v technologies社
EV76C560

1/1.8インチ
CMOS
200万画素



e2v technologies社
EV76C570

1/2.5インチ
CMOS
500万画素



ON Semiconductor社
MT9P031

1/2.3インチ
CMOS
1000万画素



ON Semiconductor社
MT9J003

ピクセルサイズ(μm) 6.00×6.00 5.30×5.30 4.50×4.50 2.20×2.20 1.67×1.67
最大解像度 752X480
WVGA
1280×1024
SXGA
1600×1200
UXGA
2592×1944
QSXGA
3840×2748
WQUXGA
フレームレート 86fps
(752X480)
60fps
(1280X1024)
47fps
(1600×1200)
12fps
(2592×1944)
7.5fps
(3840×2748)
シャッター方式 グローバル グローバル グローバル ローリング/
グローバルリセット
ローリング/
グローバルリセット
マウント
Sマウント(M12レンズマウント)
PC接続
USB3.0
対応OS
Windows 7 / 8 / 8.1 / 10  Linux
保管環境
温度:-20℃~60℃
湿度:90%以下(結露なきこと)
動作環境
温度:0℃~45℃(カメラケースが50℃以下であること)
湿度:20%~90%(結露なきこと)
SマウントUSB3ボードカメラ オススメポイント

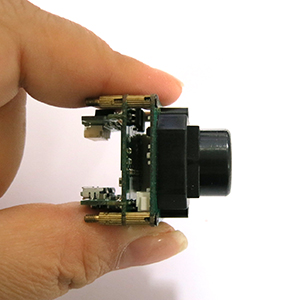

1.軽量・小型のコンパクトサイズ

SマウントUSB3ボードカメラは
28x28x22(D)mmの超小型サイズ!

M12型レンズ対応で、組み込みに最適です。
※M8も対応可能です。

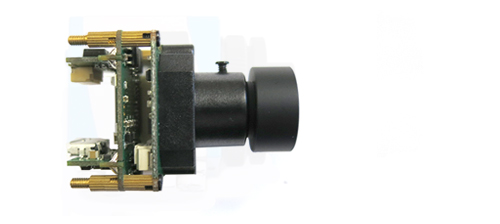

SマウントUSB3ボードカメラ + M12型レンズ

Cマウントカメラ + Cマウント-Sマウント変換 + M12型レンズ

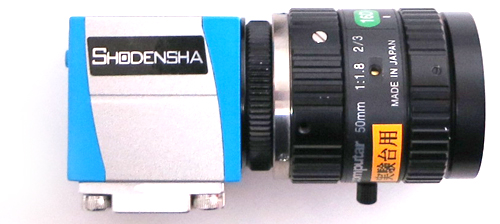

Cマウントカメラ + Cマウントレンズ




松電舎の純粋Sマウント仕様ボードカメラなら極限にまでシステムを小さくできます。







2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格USB3 Visionに準拠
USB3 Vision
USB3 Visionとは?

自動画像化協会(AIA Automated Imaging Association)が策定した画像処理向けのUSB 3.0インターフェースの統一規格です。
伝送速度 USB3.0規格に則った信頼性があるデータ転送(最大約500Mバイト/秒)
受信デバイス 現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要
ケーブル長 標準パッシブ銅線:    3mまで
アクティブ銅線:     AIAのテストをパスしたケーブル5~20m程度
マルチモード光ファイバ: AIAのテストをパスしたシステム10~100m程度
コネクタ Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors
カメラ給電 標準パッシブケーブル:  最大43.5W(5V, 900mA)
アクティブケーブル:   製品により変動
マルチモード光ファイバ: 製品により変動
その他の特徴 マルチカメラが可能

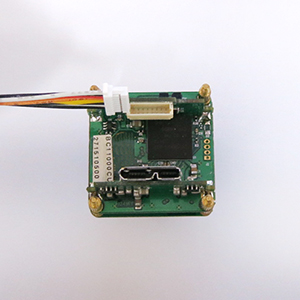

3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に3本の汎用I/Oが標準装備!
システムが組みやすくなっております。







4.豊富なオプションをご用意!

Sマウントレンズ・ケーブル・ソフトウェア・その他オプションを多数取り揃えております。


Sマウントレンズ

ケーブルはこちらから








松電舎のSマウントUSB3ボードカメラは 3通りの使い方ができます。




HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます(Windows / Linux)
松電舎の SマウントUSB3ボードカメラは各種マシンビジョンソフトウェアで使用できます。






HALCON

MVTec Software社 Windows/Linux

LabVIEW

National Instruments社 Windows

VisionPro

Cognex社 Windows

Adaptive Vision Studio

Future Processing社 Windows

MatLab

MathWorks社 Windows




※ お手持ちのバージョンでの動作確認等は、カメラの無料デモ機貸出を是非ご利用ください。







自社プログラムの開発が行えます(Windows/Linux)




●USB3 Vision (Windows、Linux)

自動コード生成機能付開発ツールが標準付属
開発ツールでは映像確認、パラメータの動作確認が行えます。



Windows
C、C++、C#、C++/CLI、VB.NET

Linux
g++/gcc 4.1以上
libstdc++ v. 6 (GLIBCXX 3.4.5)
pthreads implementation NPTL.


コード自動生成
コード自動生成
カメラのパラメータを選択
するだけでプログラムコード
が自動生成されます。
画像処理初心者の方でも簡単に
使用いただけ、熟練された
ユーザ様の開発効率および
開発時間短縮にも貢献します。

Linuxでの使用を検討されている方へ
ひとくちにLinuxといっても多数のディストリビューションが存在します。
より確実にサポートするためにも、購入・デモ機貸し出しの際はこちらのフォームから詳細をお知らせください。




●小規模開発に最適な専用SDK(Windows)

専用SDKは標準付属で、豊富なサンプルコード付。
C++、C#、VB.NET、VB6、C++Builderに対応


USBカメラ

また、システム設計段階での映像確認、プログラム作成時のパラメータ効果確認が行えるViewerソフトウェアが標準で付属しています。





●DirectShow(Windows)

DirectShow規格に沿ったプログラムから利用可能。
ウェブカメラ等を使ったDirectShowプログラムが既にある場合でも、多少のプログラム変更で対応できます。
※ 映像形式はRGB24形式です。







プログラムはちょっと・・・という方でも安心!
弊社で製作を代行いたします。(有償)
下記バナーから詳細をご確認ください。




ソフトウェア開発

付属品



  • CD-ROM(Viewerソフトウェア・ドライバ・SDK・取扱説明書PDFファイル)
  • トリガー・ストロボ・I/Oケーブル(12cm)
  • フランジバック調整用六角レンチ(0.9mm)
  • USB3.0ケーブル(2m・スクリュー無)
    ※スクリュー付USB3.0ケーブル(2m)は別売(4,200円(税抜))
    ※スクリュー付UBS3.0ケーブルをカメラと同時に購入された場合は付属のケーブルと交換となり、USB3.0ケーブル(2m・スクリュー無)は付属いたしません。




センサー感度特性





ARフィルタ(Anti-Reflectiveフィルタ)特性


クリックすると大きな画像が開きます。
