ドーム式照明 DC-170W

DC-170W
販売終了

後継機種はこちら



間接光でワークを均一に照射します。

●形状認識、表面検査などに便利

寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
製品仕様
色温度 6,000~7,000k
寿命 約50,000時間
※寿命は使用環境温度により異なります。
照度 2,000lX以上(200mm時)
取付径 φ30mm~φ60mm
最大消費電力 17VA以下
照明部 外形寸法・重量 φ94 x 31mm 200g
主な特長

特徴
・ドーム内下部の内側向き360°からの出射光をドーム内側で反転させることにより、ワーク面に均一な照明を与えます。


主な用途
・形状認識、表面検査など。

※照度:20cmの距離から2000lx

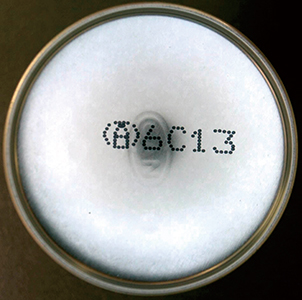

比較画像-缶底の印字-

・単純な反射光では
缶底はR形状のため反射に
ムラがあり、印字部分を正確に
抽出することができません。

・ドーム照明では
R面が均一に照射できるため
印字の有無検出が可能になります。




比較画像-基板-

<LEDリング照明の場合>

<ドーム式照明の場合>




比較画像-保存スティック内のICチップ-
単純な反射光
<LEDリング照明の場合>
ドーム照明
<ドーム式照明の場合>




比較画像-ペットボトルのキャップ-
単純な反射光
<LEDリング照明の場合>
ドーム照明
<ドーム式照明の場合>

寸法図

便利なオプションのご紹介

DC-170W ドーム式照明専用オプション




ドーム式照明専用取付
アングル
LDM-A2
14,000円
(税抜)

ドーム式照明を弊社マイクロスコープ
取付時に使用します。
※照明、ベースは別売です。
双眼式実体顕微鏡 使用例
<使用例>
