USB3 Visionカメラ(USB3.0・500万画素・モノクロ) CS500-B | 株式会社松電舎【安心の低価格】

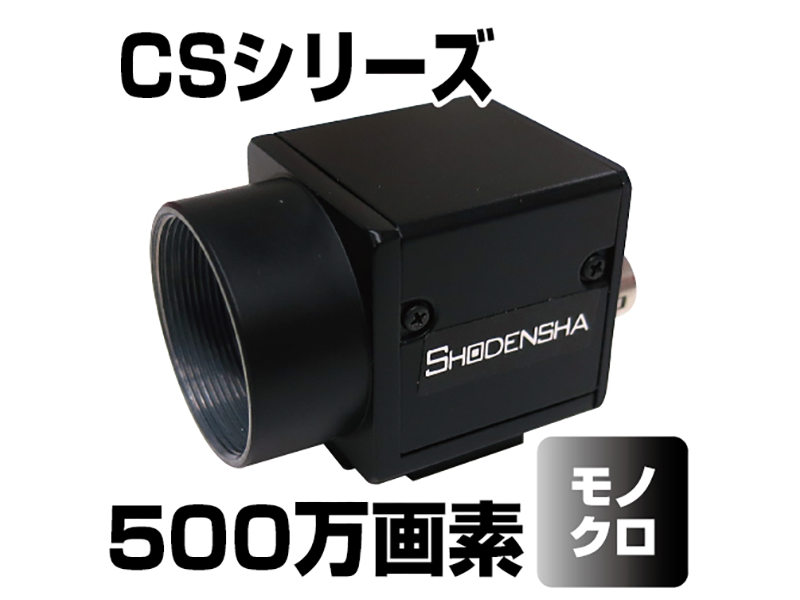

USB3 Visionカメラ(USB3.0・500万画素・モノクロ) CS500-B

CS500-B
71,000円 (税抜)

1.国際的工業用カメラ規格USB3 Visionに準拠
2.軽量・小型のコンパクトサイズのCマウントカメラ
3.外部トリガー端子付きのため組み込み用途にも最適なUSBカメラ
4.RoHS・FCC・CE・KCにも対応!海外向け製品への組込用途にも対応可能!
5.
カメラの使用実績の少ない方、日本語でアドバイスします!(メール、電話)

●Cマウントカメラ

●外部トリガー入力/ストロボ信号端子付

●汎用I/O端子付

●サンプルSDK付属

●ローリングシャッター

●便利なオプションの撮影ソフトウェアをご用意



同タイプのカラー仕様はこちら



※USBケーブルは別売です。





電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000



ダウンロード
寸法図  ソフトウェアダウンロード

カメラI/O端子  ソフトウェアダウンロード




カメラインストール方法 (Youtube動画が開きます)
カメラインストール方法




仕様

型番 CS41-B CS130U-B CS160-B CS500-B CS500U-GB CS1200-B CS1200-GB CS2000-B
価格 69,000円(税抜) 71,000円(税抜) 87,000円(税抜) 71,000円(税抜)  110,000円(税抜) 99,000円(税抜) 340,000円(税抜) 110,000円(税抜)
撮像素子 1/2.9インチ
CMOS
40万画素



Sony社
IMX287

1/2インチ
CMOS
130万画素

1/2.9インチ
CMOS
160万画素





Sony社
IMX273

1/2.5インチ
CMOS
500万画素



ON Semiconductor社
Aptina AR0521

1/2インチ
CMOS
500万画素



Gpixel社
GMAX2505

1/1.7インチ
CMOS
1200万画素



Sony社
IMX226

1/1.1インチ
CMOS
1200万画素



Sony社
IMX304

1インチ
CMOS
2000万画素



Sony社
IMX183

ピクセルサイズ(μm) 6.9×6.9 4.8×4.8 3.45×3.45 2.2×2.2 2.5×2.5 1.85×1.85 3.45×3.45 2.4×2.4
最大解像度 720×540 1280×1024 1440×1080 2592×1944 2600×2160 4000×3036 4096×3000 5472×3648
フレームレート※1 120fps
(750×540)
158fps
(1280×1024)
249.1fps
(1440×1080)
31fps
(2592×1944)
59.8fps
(2600×2160)
30fps
(4000×3036)
23fps
(4096×3000)
14fps
(5472×3648)
最小露光時間(μsec) 1 5 15 28 3 10 50 19
ダイナミックレンジ 74dB 53dB 71.1dB 60dB 63.9dB 70.5dB 72.2dB 65.5dB
シャッター方式 グローバルシャッター グローバルシャッター グローバルシャッター ローリングシャッター グローバルシャッター ローリングシャッター グローバルシャッター ローリングシャッター
外部電源
※2
DC9~24V DC9~24V DC9~24V DC5~15V DC9~24V DC9~24V DC5~15V DC5~15V
USBバスパワー
(DC5V)時
消費電力
定格 3.0 W 定格 1.79 W  定格 3.0 W 定格 2.5 W 定格 2.1 W

(DC12V時)

定格 3.18 W

定格 3.5 W 定格 2.83 W
マウント
Cマウント
PC接続
USB3.0
映像形式
Mono
対応OS
Windows 8、8.1、10、11
保管環境
温度:-30℃~70℃
湿度:20%-80%(結露なきこと)
温度:-30℃~70℃
湿度:20%-95%(結露なきこと)

温度:-30℃~70℃
湿度:20%-80%(結露なきこと)
動作環境
温度:0℃~50℃
湿度:20%-80%(結露なきこと)
温度:0℃~50℃
湿度:20%-95%(結露なきこと)
温度:0℃~60℃
湿度:20%-95%(結露なきこと)
温度:0℃~50℃
湿度:20%-80%(結露なきこと)
サイズ/重量
29x29x30mm/80g
29x29x30mm/76g
29x29x30mm/80g
29x29x35.6mm/94g
29x29x30mm/80g
44x29x59mm/100g

※1: Mono 8bit時
※2:通常はUSB5V給電





グローバルシャッターとは

グローバルシャッターは「同時露光一括読み出し」ともいいます。
全画素同時タイミングで映像を取得します。
そのため動体・移動物を撮影する際に優位です。








USB3 Visionカメラ オススメポイント

1.軽量・小型のコンパクトサイズ

軽量・小型のコンパクトサイズ
USB3 Visionカメラは29x29x30mmの
超小型コンパクトサイズ!







2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格USB3 Visionに準拠
USB3 Vision
USB3 Visionとは?

産業用カメラ向けに自動画像化協会(AIA Automated Imaging Association)が策定した画像処理向けのUSB 3.0インターフェースの統一規格です。



伝送速度 USB3.0規格に則った信頼性があるデータ転送(最大約500Mバイト/秒)
受信デバイス 現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要
ケーブル長 標準パッシブ銅線:3mまで



※長距離が必要な場合はGigEカメラをお使いください。
※USB3VISIONの規格ではUSBケーブルは3m迄で構築です。しかし、パソコンの中の距離も考慮する必要があるため2.5mでの構築を推奨いたします。

コネクタ Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors
カメラ給電 標準パッシブケーブル:最大43.5W(5V, 900mA)
その他の特徴 マルチカメラが可能










3.外部トリガー端子付

外部トリガー端子付
外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備!
システムが組みやすくなっております。



I/Oケーブルは別売です。(製品詳細はこちらから)





ソフトウェア開発
プログラムを組み込むのが面倒な方も安心!
松電舎オリジナル低価格トリガーソフトウェア(税抜22,000円~)でご提供。
製品の詳細はこちら







4.カメラの多重起動可能!

カメラの多重起動可能
USB3 Visionカメラ複数台を同時に使用が可能です。
※パソコンの性能によって台数の上限が異なります。




複数のカメラを同時にコントロール可能
複数のカメラを同時にコントロール可能!
松電舎オリジナル多画面表示トリガー保存ソフトウェアを
低価格62,000円(税抜)でご提供。

詳細はこちらから








5.豊富なオプションをご用意!

高解像度固定焦点レンズ・高解像度テレセントリックレンズ・ケーブル・ソフトウェア・その他オプションを多数取り揃えております。

固定焦点レンズ
固定焦点レンズはこちらから
高解像度テレセントリックレンズ
テレセントリックレンズはこちらから
マシンビジョンケーブル
ケーブルはこちらから








松電舎のUSB3 Visionカメラは 4通りの使い方ができます。
(クリックすると詳細が開きます。)









プログラム作成もソフトウェア購入も必要なし!
標準付属のViewerソフトウェアで撮影・録画ができます!(Windows)







Viewerソフトウェア




手にしたその日から検査・観察を簡単にスタートできます!

Viewerソフトウェアが標準付属しています。
そのため、 プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。



静止画の保存が可能です。



動画を保存したい方は 長時間録画ソフトウェア Hi TriggerRECをお使いいただけます。

















HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます(Windows )







松電舎の USB3 Visionカメラは各種マシンビジョンソフトウェアで使用できます。



HALCON

MVTec Software社

LabVIEW
※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。

National Instruments社

VisionPro

Cognex社

MILMatrox Imaging Library

Zebra Technologies社

(キヤノンITソリューションズ取扱い)

Adaptive Vision Studio

Future Processing社

MatLab

MathWorks社



※ お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。
















自社プログラム開発が行えます。





■Windowsの場合
カメラにSDKが標準付属(付属のCD内)
サンプルコード付(python、VC++、C#、VB.NET、C++Builder)
SDKはカメラのドライバーに含まれます。
ドライバー&SDKはこちらからでもダウンロードいただけます。




※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
 メモリやポインタなどのC言語の知識がある程度必要です。





サンプルコード





プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。 → こちらから







■Linuxの場合
SDKはダウンロードをお願いしております。(カメラには付属しません。)
サンプルコード付(python、VC++、C#、VB.NET、C++Builder)
SDKはカメラのドライバーに含まれます。



Linuxには様々なディストリビューション(種類)があるのでご確認ください。
→ 詳細はこちらから




※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
 メモリやポインタなどのC言語の知識がある程度必要です。




Linuxサンプルフォルダ







プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。 → こちらから



また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。



GigEカメラ










ソフトウェア開発
プログラムはちょっと・・・という方でも安心!
弊社で製作を代行いたします。(有償)
下記バナーから詳細をご確認ください。




ソフトウェア開発









松電舎開発のトリガー撮影ソフトウェアシリーズで
カメラを使用する(Windows)







市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば!
低価格でできたらいいな、ができました!
単機能トリガー撮影ソフトウェアがオススメです。
またトリガー撮影ソフトウェアのカスタマイズも承ります。







トリガー信号で保存/一時停止が可能


詳細はこちらからご覧ください。→Hi TriggerF Light


Hi TriggerF Light









1~4台までのカメラで同時撮影可能。


詳細はこちらからご覧ください。→Hi TriggerQ

二重立ち上げ
4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら








突発的な事象を確実に記録するソフトウェアです。パソコンのHDD/SSDに直接録画します。


詳細はこちらからご覧ください。→Hi TriggerWatcher

圧縮録画









その他にも長時間録画、完全同期録画など様々なソフトウェアをご用意しております。

複数画面




付属品



  • CD-ROM(ドライバ・SDK・取扱説明書PDFファイル)
  • 三脚アダプタ標準付属
  • IOケーブルは別売です。(製品詳細はこちらから)
  • ※USB3.0ケーブル(2m)はオプション
