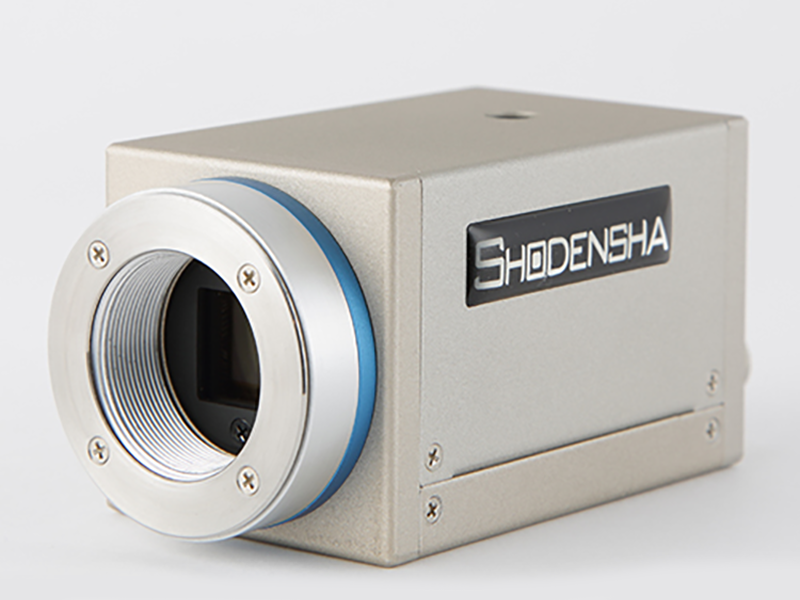

高精細ハイスピードカメラ

CHU530EX
850,000円(税抜)
デモ貸出OK

USB3.0バスパワー動作で接続が簡単に!

●USB3.0バスパワー動作で接続が簡単
●フルフレームで100コマ/秒、VGA サイズで1000コマ/秒、最大7500コマ/秒の高速度撮影が可能
●内蔵2GBの録画用メモリを使った”メモリーカメラ”と、実転送速度300MB超の高速シリアルバスを使った”フレームグラバーカメラ”としての 2通りの使い方を実現

※カラータイプもございます。お問い合わせください。



電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000



記録方式がUSB3.0による直接転送と内蔵メモリー記録のハイブリッドタイプ
実転送速度300MB超の高速シリアルバスを使った“フレームグラバーカメラ”と、内蔵2GBの録画用メモリーを使った“メモリーカメラ”としての2つの使い方を実現しました。
64bitOSによる大容量のメモリを利用可能です。(DMA転送モードのみ)
USB3.0の有効速度を超えてセンサーのフルスペック運用が可能です。(カメラメモリ記録モードのみ)






カメラタイプ A/D10bit モノクロ ※1
センサー 1インチCMOS
有効画素数 2592×2048(530万画素)
レンズマウント Cマウント
記録モード 内蔵メモリ/DMA転送
データ出力 USB3.0 Micro-B
シャッター速度 最高1/100,000(10μ秒)
データ出力 USB3.0 Micro-B
センサー感度(550nm時) 7.7V/lux.s
カメラ電源入力 5V
電源供給方法 USBバスパワー、12ピン電源コネクタ
消費電力 4.5W以下
重量(カメラヘッドのみ) 約210g
サイズ 44x44x81.5mm(突起物を除く)
 ※1 カラータイプもございます。詳しくはお問い合わせ下さい。



コントロールソフト スペック
トリガー スタート、エンド、センター(3.3V TTLまたは接点)およびモーショントリガー
補助機能 ヒストグラム、補助線表示、フォーカスピーキング、ライブ画像回転、フレーム時間書き込み、 トリミング、情報テキスト出力
画像ファイル AVI、WMV、BMP/Jpeg、RAW
対応OS Windows7、8、8.1、10




解像度、撮影コマ数による記録時間※

撮影速度 解像度 記録時間
(カメラ内蔵メモリ2GB時)
100 2592x2048 4.0秒
250 1920×1080 4.1秒
300 1280×1024 5.4秒
500 1280×768 4.4秒
800 800×600 5.6秒
1000 640×480 7.0秒
1500 512×480 5.8秒
2500 320×240 11.2秒
4000 112×80 47.8秒
7500 320×20 44.7秒



カメラ底面/背面

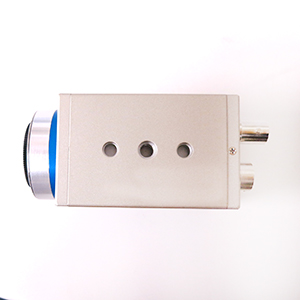

底面/三脚穴

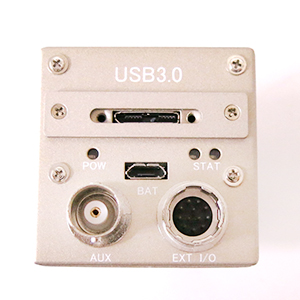

カメラ背面
背面




ハイスピードカメラCHU530EXとCH71EXでの比較撮影




ハイスピード動画1-携帯電話落下- (参考動画)




ハイスピード動画2-ドリルの回転-




ハイスピード動画3-水滴落下-




標準装備
CHU130EX
●カメラヘッド
●USB3.0ケーブル
●コントロールソフト




撮影用のコントロールソフトウェアが付属
CHU130EX
標準装備でUSB3.0ケーブル、コントロールソフトウェアが含まれています。
使いやすさを重視したコントロールソフトウェアでヒストグラム、グリッド、 ライブ画像回転、フォーカスピーキングなどの補助機能を搭載しています。




便利な使い方のご紹介


カメラ背面
ハイスピードカメラ本体の上面、底面に
三脚穴があいております。
そのため治具を使い、ストロボ照明を
カメラに装着することができます。
この治具もご紹介できますので、
お気軽にお問い合わせください。

ソフトのご紹介

600,000円
(税抜)


撮影したあらゆる画像から変位・角度・速度などの動きを定量化、解析します。










800,000円
(税抜)


ハイスピードカメラ等の動画像を流速ベクトルとして即座に数値化します。







便利なオプションのご紹介

28,000円
(税抜)


常時点灯タイプ。
カメラとの同期調整不要な低価格ハイスピードカメラ専用簡易照明です。

0.5倍補助レンズ


150,000円
(税抜)

ストロボ基盤を内蔵しており、カメラのシャッタータイミングに合わせて発光します。
シャッターと完全に連動できるため、外光の影響が少なくシャープな映像を撮影することが可能です。
CHU530EXに接続する場合はCHU530EX用ケーブル C-MST-530(22,000円(税抜))が必要です。

0.5倍補助レンズ



98,000円
(税抜)



必要な場所に簡単に移動できるキャスター付のスタンドです。
オプションでPC設置用台座を取り付けることも可能です。
