極細径工業用内視鏡

BORE-MASTER-HD
1,102,000円(税抜)
No PC Required

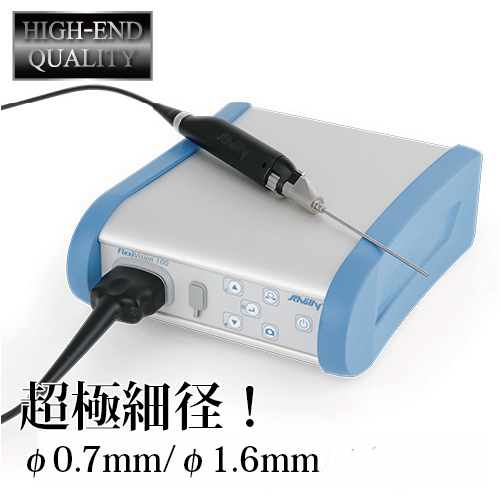

φ0.7mmの極細径プローブで精密加工品の検査も可能に

 ●プローブの交換可能
 ●φ0.7mmの極細径
 ●従来のハイエンド機の1/2の価格





<デモ機について>
こちらの機種は非常に折れやすいため、申し訳ありませんがデモ機の貸出を行っておりません。
大阪・東京のショールームでご覧いただけますので、是非ショールームでご覧ください。

松電舎ショールーム





電子カタログを見る
製品のお問い合わせ
デモ機納期: ショールームでご覧ください
製品納期: 6週間
phone06-6364-3000
工業用内視鏡<カメラユニット本体>製品仕様
型番(カメラユニット本体) 96.0040.XT
映像素子 1/3インチCMOS
画像解像度 1920x1080
縦横比 16:9
照明 ハンドピース内蔵型LED光源
カメラケーブルの長さ 2.5m
アウトプット

DVIx2、HD-SDIx2、3.5mmフットスイッチ用コネクタx2

供給電圧 AC100~240V 50/60Hz
寸法・重量
(カメラユニット部)
225x92x282mm・4kg
寸法・重量
(ハンドピース部)
155x19x29mm・125g







プローブ ファイバータイプ
型番 価格 外径 有効長 画素 視野
方向
視野角 外チューブ
96.0103s 206,000円(税抜) φ0.7mm 150mm 6000画素 70° ポリイミド
96.0132s 234,000円(税抜) φ1.6mm 135mm 30000画素 85° ニッケルチタン
96.0134s 263,000円(税抜) φ2.0mm 135mm 30000画素 85° ステンレス




プローブ ロッドレンズタイプ ※レンズタイプのため画素数表記はありません。
型番 価格 外径 有効長 視野方向 視野角 外チューブ
96.0274s 346,000円(税抜) φ2.7mm 110mm 75° ステンレス
96.0273s 370,000円(税抜) φ2.6mm 110mm 30° 75° ステンレス








Point 1
φ0.7mmの極細径

Point 2
プローブの交換可能

Point 3
φ0.7mmの極細径プローブで精密加工品の検査も可能に

Point 4
用途に応じて各種プローブを選択可能
外径φ0.7mmから2.7mm
前方視/斜視/ロッドレンズ等





Point 1
高解像度のフルHD画質

Point 2
より検査を確実にする画像処理機能
(ビデオアルゴリズム)を搭載

Point 3
微小なバリやクラック、欠陥、ごみなどを逃さず画像でとらえることができます。

Point 4
画像キャプチャボタンで残した画像をUSBメモリに記録できます。

Point 5
カメラユニットは付属のゴム足をつければ縦置きができます。




カメラユニット本体

コントローラー前面

コントローラー背面

保管・運搬に便利なハードケース付






多数の実績がございます。


Example1 燃料噴射装置、エンジン内部の検査

Example2 触媒の内部形状、異物検査

Example3 触媒製作の金型チェック

Example4 精密加工用切削ツールのオイルホールのチェック

便利なオプションのご紹介

49,000円
(税抜)

超小型の11.6インチフルハイビジョンモニタ!
HDMI入力に対応
