φ2.7mm・108mm ボアスコープ

138,000円~168,000円
デモ貸出OK

低価格ボアスコープ!狭い隙間の観察が可能に。

●直接人間の目が届かない狭い部品の内部を非破壊で目視検査することができます。

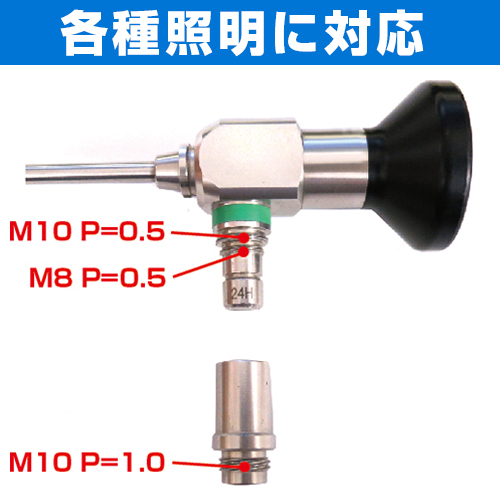

●M10 P=1.0、M10 P=0.5の各種照明に対応<
●視野方向 0°(直視)、30°(側視)、70°(側視)





製品の取扱い上の御注意
ボアスコープの使用上の御注意

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
製品仕様
型番 視野方向 チューブ 視野角度 チューブ外径
BAS-02710 0°(直視) 108mm 55° φ2.7mm
BAS-32710 30°(側視) 108mm 55° φ2.7mm
BAS-72710 70°(側視) 108mm 55° φ2.7mm




使用環境
使用温度範囲 -15~65℃
防水性 挿入部は防水
上記以外の部分は防滴(※)
※ガソリン・マシン油・5%の塩水の付着は可




外観寸法図

※この箇所の長さが変動する場合がございます。
治具製作等のために正確な数値が必要な場合はお問い合わせください。

便利なオプション


受注生産となりますが
●φ3.0mm 300mm
●φ4.0mm 300mm
も対応可能です。

こちらの機種も非常に折れやすいため、申し訳ありませんがデモ機の貸出を行っておりません。
大阪・東京のショールームでご覧いただけますので、是非ショールームでご覧ください。



耐熱タイプ、また視野が広い(100°)ワイドタイプもご対応可能です。別途ご相談ください。

耐熱ボアスコープに関しましてはこちらのページをご覧の上、お気軽にお問い合わせください。



耐熱ボアスコープ





※アダプタレンズでカメラを接続し、ボアスコープの映像を見る場合の観察画像について
<0°直視タイプ>
●直視タイプは光路構造がリング状に配置しているため、観察面を均等に照らします。

光路がリング状に配置
光路がリング状に配置

観察面を均等に照射
観察面を均等に照射

直視タイプを使った観察画像
直視タイプを使った観察画像


<90°側視タイプ>
●90°側視タイプは光路構造が一方向に配置しているため、観察面に明るさのアンバランスが発生する場合があります。

光路が一方向状に配置
光路が一方向状に配置

観察面の明るさはアンバランスが発生
観察面の明るさはアンバランス
が発生

側視タイプを使った観察画像
90°側視タイプを使った観察画像

対象物が反射しやすい物の場合、上記のような観察面の明るさのアンバランスが起こる可能性があります。
事前に是非デモ機でお試しください。

便利なオプションのご紹介

用途に合わせて必要なものだけ購入できます。




ボアスコープ

ボアスコープ用LED照明
電池式電源式
LED照明は電池式(ハンディタイプ)、
電源式から お選びいただけます。
高機能内視鏡




ボアスコープ用ハンディ照明
22,000円
(税抜)

・ボアスコープ用の
 ハンディLED照明
・リチウム電池1本標準付属
・リチウム充電器は
 別売 3,500円(税抜)
カメラアダプタ




高機能内視鏡




ボアスコープにCマウントカメラをつなぐためのカメラアダプタ

39,000円
(税抜)

・ボアスコープ、ファイバー
スコープに、Cマウントカメラ
を接続するための
カメラアダプタ
・各種1/3インチCマウントカ
メラに接続可能
・28mm~32mmのアイピースに
接続可能
カメラアダプタ




カメラをつないだボアスコープ用のLED照明

59,000円
(税抜)

・M10、P=0.5の各種
ボアスコープ、
ファイバースコープに
取付可能な同軸照明。
3Wタイプ
同軸照明




高機能内視鏡

Xキャプチャー
HDMIレコーダー
X Capture MINI


ハイビジョンカメラでの観察画像を付属のSDカードに保存
23,800円
(税抜)

ハイビジョンカメラをX Capture MINIにつなぎ、
X Capture Miniに付属のSDカードに画像保存をします。
Xキャプチャー




高機能内視鏡

MonsterX
HDMI-USB3.0変換ユニット


ハイビジョンカメラでの観察画像をPCで保存したい場合に便利なオプション
21,000円
(税抜)

USB3.0インターフェイスを採用することにより、
フルハイビジョンカメラでの
観察画像をそのままPCに転送することができます。
付属のソフトウェア、また市販のソフトウェアを
パソコンにインストールし、使用することも可能になります。
MonsterX
